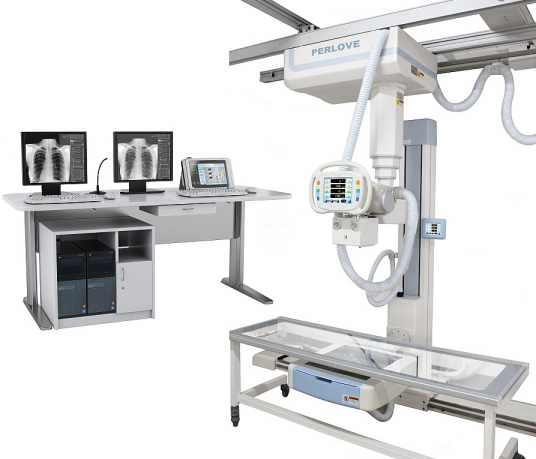

DR系統，即直接數字化X射線攝影系統，是由電子暗盒、掃描控制器、系統控制器、影像監示器等組成，是直接將X線光子通過電子暗盒轉換為數字化圖像，是一種廣義上的直接數字化X線攝影。而狹義上的直接數字化攝影即DDR（DirectDigit Radiography），通常指采用平板探測器的影像直接轉換技術的數字放射攝影，是真正意義上的直接數字化X射線攝影系統。按照探測器類型主要分為非晶硅平板DR（主流）、非晶硒平板DR和CCD DR（主流）；按照機架結構分為懸吊DR和立柱（UC臂）DR。

DR系統通過球管和數字化平板完成圖像采集，能夠進行病人全身包括胸部、四肢、頭顱、軀干等部位的站立位、臥位及正側位、斜位等投照。

1、患者檢測圖像分辨率高。

2、DR系統具備強大的圖像后處理功能，臨床診斷中醫師可通過密度測量、距離、面積、放大漫游、邊緣增強清晰技術、興趣區窗寬窗位調節、自動處理技術等一系列后期處理功能提取所需的有效信息，對基本早期診斷具有重要作用。

3、患者X射線輻射量較少，DR系統使用硒層類探測器，其具有較高的光感獨特性，因此只需低X線劑量即可達到臨床目的。

4、較廣泛動態范圍，DR系統所使用的數字技術，其曝光寬容度較大，對攝影中誤差要求并不太嚴，針對難以曝光的部位仍然具有較為良好的成像效果。

5、較快的成像速度，只需幾秒鐘即可獲得數字影像。

—、系統啟動

1、合上系統電源開關打開穩壓電源開關。

2、按下UPS上的I/TEST（啟動檢測）鍵不要松開直到聽到“滴——”的一聲長音。

3、打開控制柜上的綠色按鈕，打開控制柜電源開關。

4、接通探測器電源。

5、打開高壓發生器控制臺，打開EMD控制面板電源開關。

6、打開同步曝光控制盒電源開關。

7、依次打開工作站、電腦顯示器及外圍設備進入電腦系統

8、運行數字化X射線DR軟件。

9、電腦主機進行自檢，通過后進入登錄頁面，選擇輸入“技師”編號并輸入密碼進入技術員操作界面。

二、患者信息資料輸入

1、進入操作系統病人瀏覽器界面。

2、選擇病人登記界面。

3、分別錄入病人號、檢查號、姓名、性別、年齡（或生日）、檢查部位、檢查方法、申請醫師、住院號、床號、檢查描述等相關信息。

4、選擇登記或預登記，進入掃描界面或保存。

三、掃描（圖像采集）及圖象傳送（圖象儲存）

1、進入圖象采集主界面（圖象采集窗口）。

2、在相應的區域（A區：選擇暴光部位；B區：預處理設置；C區：部光部位及位置顯示；D區：球管大小焦點選擇按鈕，探測器采集圖象速度，增益及偏移設置；E區：探測器相機溫度、高壓發生器及控制柜的連接狀態顯示；F區：采集劑量參數設置；G：采集到的圖象顯示區。

3、采集參數設置完畢后，點擊【開始采集】按鈕。

4、按下手閘的第一級按鈕（X線準備按鈕），待發生器控制臺上的【PREP.】指示燈閃爍后，稍停頓片刻（3秒左右）接著按下手閘第二級按鈕（X線發生按鈕）,看到發生器控制臺上的射線發射指示燈【CAUTION/X-RAYS】亮一下，并聽到發生器控制臺發出“嘀”的一聲響，患者掃描（圖像采集）完成。

5、等待片刻（5秒左右）待圖像完全顯示出后，對圖像進行剪切、添加左右標

記后雙擊左右標記區域后自動退出到病人瀏覽器界面并自動進行圖像儲存及傳輸（圖像發送至工作站）圖像采集儲存完畢。

四、關閉系統

1、關閉圖像工作站及外圍設備。

2、關閉同步曝光控制盒。

3、關閉發生器控制臺。

4、關閉控制柜電源。

5、斷開CCD探測器電源。

6、關閉總電源。

7、系統退出完畢。

1、檢查前首先到影像科登記、預約，DR檢查分為一般檢查和特殊檢查，特殊檢查需要預約時間，醫務人員指導患者做好必要的檢查前準備。

2、早孕女性應避免DR檢查，如懷孕六月以上必須檢查，需孕婦及家屬簽字后方可檢查，檢查中要用鉛衣保護其它部位。

3、對不合作的幼兒、年老體弱、危重患者，家屬應有效配合醫生完成檢查。

4、檢查前必須去除檢查部位的金屬飾品及其它異物，四肢及骨關節的三維成像、檢查部位需要盡量裸露。

5、檢查時醫務人員擺好體位，患者應嚴格配合，不能運動，以提高圖像質量，便于診斷病情。

6、在胸腹部檢查中應屏氣。一般采用平靜均勻呼吸時屏氣，有利于提高圖像質量，不能屏氣請向醫師說明。

7、DR、CT檢查室都有對講機，檢查中患者如有不適或發生異常，請立即告知醫生迅速處理。
