支持DICOM PART14的標準

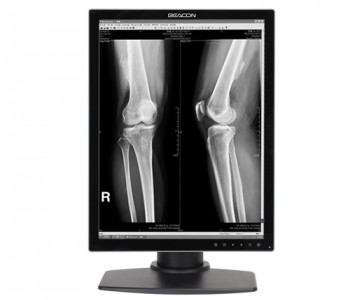

一個專業的醫用顯示器必須支持DICOM PART14的標準，也就是說必須具備調整DICOM標準曲線的能力，使其和DICOM標準相吻合，從而保證影像的顯示質量。

常規尺寸：顯示器尺寸是以對角線長度來表達，一般以英寸為單位普通顯示器主流尺寸為15”、17”、19”；

醫用顯示器常見尺寸為18”、20”、21”，尺寸基本與X膠片相仿。

支持灰階顯示：灰階度是黑白醫用影像非常重要的特性，它反映了黑白圖像之間的層次

灰階顯示要求顯卡支持，醫療專用顯示器應當配有專用顯卡；

普通顯示器有：8bit- 256灰階，用于顯示彩色圖象，無灰階要求，使用普通顯卡；

醫用顯示器有：10 bit-1024灰階，用于顯示X光灰階圖象，與診斷相關，要求：

10bit11bit（1024*2048灰階）。支持BBS功能（穩定的亮度控制）

顯示器的亮度是會隨著時間而衰減的，普通顯示器由于沒有穩定的亮度控制和校準，不但衰減較快，平時使用時，也由于受環境的影響，其亮度不能長時間的維持在一個對人體肉眼合適的水平上，而專業的醫用灰階顯示器考慮到這一個問題，采取了穩定的亮度控制技術，對顯示亮度所反饋的信息隨時進行校準，使其始終保持在標準亮度之上，符合臨床的閱片標準。

亮度及亮度恒定要求

亮度就是顯示器上顯示圖像有多么明亮，顯示越明亮圖像中的能夠產生的動態范圍就越大，使人們在圖像中分辨更多的色調，這種動態范圍必須提供全8bit灰階圖像（即256不同色調）。

普通顯示器有：200-300cd/m2無亮度恒定的要求；醫用顯示器有：600-700 cd/m2經過校正設定的亮度在400-500 cd/m2之間；要求3萬小時甚至10萬小時亮度值保持不變。

亮度恒定對醫用顯示器而言很重要，保證顯示器亮度不隨時間變化。實驗研究證明，顯示器亮度與肉眼敏感度的關系，當亮度在500 cd/m2時，肉眼敏感度為700，當亮度在800 cd/m2時，肉眼敏感度為777（最大），理想亮度在400~500 cd/m2，所以選擇亮度≥700 cd/m2就可以了。

球面顯像管

現在我們已經很難看到最早的采用綠顯、單顯顯像管的顯示器，就連初期的14"彩色顯示器也很少見到。當時這些顯示器都是陰極射線管（CRT）顯示器，采用的是孔狀蔭罩，其顯像管斷面基本上都是球面的，因此被稱做球面顯像管，這種顯示器的屏幕在水平和垂直方向上都是彎曲的，這種彎曲的屏幕造成了圖像失真及反光現象，也使實際的顯示面積較小。

在此階段，對屏幕圖像的調整也由于受操作系統（主要是DOS系統）的限制，而只能采用電位器模擬調節，也就是顯示器下方的一排旋鈕，通過這些旋鈕可以對顯示效果進行簡單的調整（包括亮度、對比度以及屏幕大小及方向），這種方法缺乏直觀的控制度量，在進行模式轉換時容易造成圖像顯示不正常出現故障的幾率也比較大。隨著顯示器技術和軟件技術的發展，這種采用電位器對顯示器進行模擬調節的技術也將慢慢被淘汰。

平面直角顯像管

隨著電腦整體水平的進步，人們對顯示器的要求也越來越高。到了1994年，為了減小球屏四角的失真和反光，新一代的“平面直角”顯像管誕生了。當然，它并不是真正意義上的平面，只是其球面曲率半徑大于2000毫米，四角為直角。它使反光和四角失真程度都減輕不少，再加上屏幕涂層技術的應用，使畫面質量有了很大的提高。因此，各個顯示器廠商都迅速推出了使用“平面直角”顯像管的顯示器，并逐漸取代了采用球面顯像管的顯示器。近幾年的14英寸和大多數的15、17英寸及以上的顯示器都采用了這種“平面直角”顯像管。

在此之后，日本索尼公司開發出了柱面顯像管，采用了條柵蔭罩技術，即特麗瓏（Trinitron）技術的出現，三菱公司也緊隨其后，開發出鉆石瓏（Diamondtron）技術，這使得屏幕在垂直方向實現完全的筆直，只在水平方向仍略有弧度，另外加上柵狀蔭罩的設計，使顯示質量大幅度上升。各大廠商紛紛采用這些新技術推出新一代產品。

從1998底開始，一種嶄新的完全平面顯示器出現了，它使CRT顯示器達到了一個新的高度。這種顯示器的屏幕在水平和垂直方向上都是筆直的，圖像的失真和屏幕的反光都被降低到最小的限度。例如LG公司推出的采用Flatron顯像管的“未來窗”顯示器，它的蔭罩是點柵狀的，使顯示效果更出眾。與LG的Flatron性能類似的還有SamSung的丹娜（DynaFlat）顯像管。另外，ViewSonic、Philips等也推出了自己的完全平面顯示器。

縱觀CRT顯示器的發展趨勢，由于人們對完美顯示效果的不斷追求，今后的CRT顯示器也將會更高的高度邁進。

這一段時間內，由于WINDOWS操作系統的發展，特別是WINDOWS95、98的成熟，VESA的DDC協議允許顯示器和主機間通過數據通道進行信息交換，從而出現了數控調節。這時的顯示器內部帶有專用的微處理器，可記憶顯示模式，切換時無須調整，量化調節更精確，按鈕為輕觸型。所有的這些優點，使得顯示器的壽命更長，故障率降低，因而數控調節技術得以迅速推廣，其操控方式也從普通的按鍵式變成新穎的單鍵飛梭。菜單控制（OSD）是一種新出現的屏幕調控技術，它通過和按鍵的結合以量化的方式將屏幕的調節情況直觀的顯示出來，具有較強的易用性，使用舒適，符合人體工程學，更貼近用戶。

CRT顯示器歷經發展，顯示質量越來越好，但顯像管要求電子槍發出的電子束從一側偏向另一側的角度不能大于90度，這使得顯示器的厚度要與屏幕的對角線一樣長，對于具有更大可視面積的顯示器來說，就意味著更厚的機身和更大的體積。

為了使大屏幕顯示器更為普及，廠商又開發出廣角偏轉線圈技術，它能使電子束的最大偏轉角度達到100度或更高一點，這樣在較短的距離內就可以實現電子束的完全覆蓋，從而縮短顯像管以至機身的厚度2英寸左右。還有一種辦法就是采用短頸顯像管，在顯像管的電子槍末端使用更小的部件，這也可以使機身的厚度減少1英寸左右。

液晶顯示器

現在市場上已出現了不少短管顯示器，例如Philips的19"109B和17"107B，ADI的19"MicroScanG66，ViewSonic的19"PS790、17"PS775、17"GS771等，都是采用廣角偏轉線圈技術的，由于使用了短管技術，加之對顯示器內部進行了結構優化，19"顯示器的厚度與15"的差不多，17"顯示器的厚度則與14"的很接近。由于CRT顯示器物理結構的限制和電磁輻射的弱點，人們開始尋找更新的顯示媒體--液晶顯示器，它無輻射、全平面、無閃爍、無失真、可視面積大、體積重量小、抗干擾能力強，而視角太小、亮度和對比度不夠大等缺陷也隨著技術的提高有了相當的進步，例如新產品TFT-LCD顯示器。

目前限制液晶顯示器普及的唯一原因，是昂貴的石英基板和不高的良品率造成的高價位。隨著新近的低溫多結晶Si-TFT技術的成熟和大規模生產帶來的低成本，TFT-LCD有望在2000年后占領CRT顯示器一半以上的市場。但是液晶顯示器的圖像色彩和飽和度不夠完善，而且其響應時間太長，一旦出現畫面的劇烈更新，它的弱點就表露無異。

在液晶顯示器不斷發展的同時，其它平面顯示器也在進步中，如等離子顯示器、場致顯示器、發光聚合體顯示器。

1、支持DICOM PART#14的標準：一個專業的醫用顯示器必須支持DICOM PART#14的標準，也就是說必須具備調整DICOM標準曲線的能力，使其和DICOM標準相吻合，從而保證影像的顯示質量。

2、支持灰階顯示：灰階度是黑白醫用影像非常重要的特性，它反映了黑白圖像之間的層次。灰階顯示要求顯卡支持，醫療專用顯示器應當配有專用顯卡；

普通顯示器有：8bit- 256灰階，用于顯示彩色圖象，無灰階要求，使用普通顯卡；

醫用顯示器有：10 bit-1024灰階，用于顯示X光灰階圖象，于診斷相關，要求：10bit~11bit（1024~2048灰階）。

3、支持SBC功能（穩定的亮度控制）：顯示器的亮度是會隨著時間而衰減的，普通顯示由于沒有穩定的亮度控制和校準，不但衰減較快，平時使用時，也由于受環境的影響，其亮度不能長時間的維持在一個隊人體肉眼和市的水平上，而專業的醫用灰階顯示器考慮到這一個問題，采取了穩定的亮度控制技術，對顯示亮度所反饋的信息隨時進行校準，使其始終保持在標準亮度之上，符合臨床的閱片標準，要求3萬甚至10萬個小時亮度保持不變。

4、 分辨率：單位面積內實際顯示像素的數量，如800600、12001600等

普通顯示器有：1024x768，12801204；基本上是橫屏顯示，不需要橫/豎屏轉換；

醫用顯示器有：根據影像的需要，可以橫/豎屏轉換，

1024x1280（豎屏）/12801024（橫屏），

稱為1百萬像素（1MP），常用橫屏顯示， 多適用于CT、MRI、數字胃腸機；

12001600（豎屏）/16001200（橫屏）；

稱為2百萬像素（2MP），簡稱1K，常用豎屏顯示， 多適用于CR、DSA、數字胃腸機、，PACS閱片工作站； 1536x2048（豎屏）/2048x1536（橫屏）；

稱為3百萬像素（3MP），簡稱1.5 K，常用豎屏顯示， 多適用于CCD-DR、PACS診斷工作站； 2048x2560（豎屏）/25602048（橫屏）；

稱為 5 百 萬像素（ 5MP ），簡稱 2 K ，常用豎 屏顯示，多適用于平板DR、乳腺機、PACS診斷工作站；醫用顯示器的分辨率與價格成正比，與放射設備的分辨率正相關，相應的設備應當配套相應分辨率的顯示器。

5、認證：

普通顯示器有： 有環保、電磁學相關認證

醫用顯示器有：不僅有環保、電磁學相關認證，更重要的是有醫療行業認證，才可以進入醫療領域，被法律承認。臺灣Chilin醫用液晶顯示器有：美國FDA 510（K）認證，歐盟UL認證,中國CCC 認證。

6、安全：普通顯示器有： 無液晶屏的保護板，電源為內置方式無特殊要求。

醫用顯示器有：由于教學的要求和醫生的習慣，專配有液晶屏的保護板針對醫用環境配有醫療專用電源。

7、顯卡：

普通顯示器有： 內存、速度、3D指標；

醫用顯示器有：顯示模式、一卡兩顯、主副顯示互換、彩色—黑白轉換、10bit灰階輸出；橫/豎屏轉換。

1、避免屏幕內部燒壞CRT顯示器能夠因為長期工作而燒壞，對于LCD也如此，所以一定要注意，如果在不用的時候，一定要關閉顯示器，或者降低顯示器的顯示亮度，否則時間長了，就會導致內部燒壞或者老化。這種損壞一旦發生就是永久性的，無法挽回。另外，如果長時間地連續顯示一種固定的內容，就有可能導致某些LCD像素過熱，進而造成內部燒壞。

2、注意保持濕度一般濕度保持在30%～80%之間，顯示器都能正常工作，但一旦室內濕度高于80%后，顯示器內部就會產生結露現象。其內部的電源變壓器和其它線圈受潮后也易產生漏電，甚至有可能造成連線短路；而顯示器的高壓部位則極易產生放電現象；機內元器件容易生銹、腐蝕，嚴重時會使電路板發生短路。因此，LCD顯示器必須注意防潮，長時間不用的顯示器，可以定期通電工作一段時間，讓顯示器工作時產生的熱量將機內的潮氣驅趕出去。

還有，不要讓任何具有濕氣性質的東西進入LCD。發現有霧氣，要用軟布將其輕輕地擦去，然后才能打開電源。如果濕份已經進入LCD了，就必須將LCD放置到較溫暖的地方，以便讓其中的水分和有機化物蒸發掉。對含有濕度的LCD加電，能夠導致液晶電極腐蝕，進而造成永久性損壞。

3、正確地清潔顯示屏表面如果發現顯示屏表面有污跡，可用沾有少許水的軟布輕輕地將其擦去，不要將水直接灑到顯示屏表面上，水進入LCD將導致屏幕短路。

4、避免沖擊LCD屏幕十分脆弱，所以要避免強烈的沖擊和振動，LCD中含有很多玻璃的和靈敏的電氣元件，掉落到地板上或者其他類似的強列打擊會導致LCD屏幕以及其它一些單元的損壞。還要注意不要對LCD顯示表面施加壓力。

5、請勿私自動手有一個規則就是：永遠也不要拆卸LCD。即使在關閉了很長時間以后，背景照明組件中的CFL換流器依舊可能帶有大約1000V的高壓，這種高壓能夠導致嚴重的人身傷害。所以永遠也不要企圖拆卸或者更改LCD顯示屏，以免遭遇高壓。未經許可的維修和變更會導致顯示屏暫時甚至永久不能工作。所以在你手腳實在閑不住的時候，千萬別動嬌貴而危險的LCD！

二．CRT顯示器的維護及保養

1、防高溫：

顯像管作為顯示器的散熱大戶，高溫會大大縮短顯示器的壽命，其它元器件也會加速老化， 么CRT顯示器擺放在一個通風環境比較好的地方，最好把顯示器放置在有空調的房間中，或 電風扇吹一吹，以延長顯示器的使用壽命。

2、防潮：

濕度對顯示器壽命的影響非常大，環境濕度最好保持在30％-80％之間，當濕度超過80％的時，顯示器內部就會產生結露現象，電源變壓器和其它線圈受潮后產生漏電，高壓包在濕度過高的情況下極易產生放電現象，機內其它元器件受潮還可能會生銹、腐蝕、嚴重時會使電路板發生短路。當濕度低于30％的時候，會使顯示器機械摩擦部分產生靜電干擾，內部元器件尤其是高壓包被靜電破壞的可能性增大，因此，顯示器長時間不用要定期通電工作一段時間將機內的潮氣驅去。

3、防強光：

強光的照射下，機身容易老化變黃，顯像管熒光粉加速老化，降低發光效率，導致使用時不得不把顯示器的亮度、對比度調節得很高，結果進一步加速顯象管燈絲和熒光粉的老化，使顯示器的壽命大大縮短。因此，不要把顯示器擺放在日光照射較強或光線必經的地方，最好把顯示器擺放在日光照射較弱或沒有光照的地方；或者在光線必經的地方，掛塊深色的布減輕光照強度。

4、防塵：

由于CRT顯示器內的高壓（l0kV～30kV）極易吸引空氣中的塵埃粒子，顯示器內部的印刷電路板就會吸附很多灰塵，影響電子元器件的散熱，溫度過高就會產生漏電現象而燒壞元件，而且灰塵還能吸收水分，腐蝕顯示器內部的電子線路。因此，平時使用時應把顯示器放置在干凈清潔的環境中，應該給顯示器做一個專用的防塵罩，每次用完后應及時用防塵罩罩上。

5、防磁：

CRT顯示器長期暴露在磁場中可能會磁化或損壞。電視、日光燈、電冰箱、電風扇等家用電器的周圍會產生磁場，電磁過多會使顯示器的顏色畫面產生失真，平時使用時應把顯示器放在離其它電磁場較遠的地方，定期使用顯示器上的消磁按鈕進行消磁。

6、其他：

a. 在移動顯示器時，要將電源線和信號電纜線拔掉，而插拔電源線和信號電纜時，應先關機。

b. 在調節顯示器面板上的功能旋鈕時，要緩慢穩妥，不可猛轉硬轉，以防損壞旋鈕。

c. 顯示器應插在帶保險絲的插座，最好配一個不間斷電源。

d. 不要在顯示器上堆放雜物。

e、顯示器顯示內容如經常長時間不變，最好使用屏幕保護程序。

f、屏幕突然無顯示可能是行頻過低，電源電壓過高顯示器會發生高壓保護，必須立刻關機，等過幾分鐘電壓穩定后再開機，才能重新工作。

g、使用中，適當降低亮度減緩燈絲和熒光粉老化的速度，不宜用太高的刷新頻率，以延長顯示器的使用壽命。

h、安裝一塊輻射防護裝置，質量好能防止90％以上的電磁場輻射，并能加強顯示器的對比度、增強顯示的清晰度，還能消除靜電和眩光，吸收紫外光，不僅能保護人體健康，對顯示器也有好處。

i、不要在顯示器前吸煙，香煙中的焦油物質將會對顯示器涂層有傷害。

j、不要經常開關機，開關機的高電壓變動對顯示器的壽命有很大影響。

k、不要經常用手指觸摸屏幕。

7、清潔：

彩顯的維護分為機外和機內兩部分。機外清潔主要是擦拭顯示屏幕表面，機內清潔則需要打開顯示器外殼。

a、機外清潔彩顯屏幕表面的防眩光、防靜電涂了一層極薄的化學物質涂層，平時清除顯示器屏幕上的灰 塵時，切記應關閉顯示器的電源，拔下顯示電源線和信號電纜線，用柔軟的干布小心地從屏幕中心向外擦拭，擦拭的方法應從屏幕內圈向外呈放射狀輕輕地擦拭，如果屏幕表面較臟，可以用少量的水濕潤脫脂棉或鏡頭紙擦拭，千萬不能用酒精之類的化學溶液擦拭。除顯示屏以外，也要常用毛刷經常擦除顯示器機殼上的灰塵與污垢，盡量不要用沾水的濕布抹擦。

b、機內清潔清除其內部的灰塵，必須請專業人員操作，不要私自打開顯示器后蓋，顯示器前若斷電時間不長，在顯像管前部石墨層和高壓帽上還會有殘余高壓，那么此高壓提供的能量足以傷人，請用厚膠導線短接顯示器電路板邊緣金屬板和高壓帽內側，釋放殘余電荷 ，以免產生嚴重后果。為顯示器內部除塵時請先斷開顯示器電源，用十字螺絲刀擰下顯示器四角的螺絲，向后取下顯示器后蓋。先用油漆刷為顯示器打掃衛生，除塵重點部位是顯像管、高壓包和顯像管尾部電路板。另外顯像管是玻璃器件，小心損壞，顯示器的視放電路板插在顯像管尾部管座上，有些視放電路板插頭與顯像管尾部管座粘接在一起，強行扳下有可能損壞顯像管，請操作時注意。

8.菜單設置：

① 亮度：一般設置在60-80。過亮易造成眼睛疲勞，也使用熒光粉過早老化。

② 對比度：一般可設置在80-100。

③ 刷新率：如果低于70HZ，將會感覺到閃爍，請將電腦的刷新率調高。刷新率即場頻，指每秒鐘重 復繪制畫面的次數，以HZ為單位。刷新率越高，畫面顯示越穩定，閃爍感就越小。一般人的眼睛對于75HZ以上的刷新率基本感覺不到閃爍，85HZ以上則完全沒有閃爍感，所以VESA國際視頻協會將85HZ逐行掃描制定為無閃爍標準。普通彩色電視機的刷新率只有50HZ，目前電腦輸出到顯示器最低的刷新率是60HZ，建議大家使用85HZ或75HZ的刷新率。不要把刷新率設置在顯示器的最高極限應該略比其最高刷新率低一個檔次。因為當顯示器工作在極限狀態時，容易引起電路元件的老化而造成損壞。

故障現象：聯機加電無顯示，指示燈不亮，用手觸摸屏幕沒有高壓靜電反應。

故障分析與維修：該機指示燈為電源指示燈，其電壓由電源12V經過電阻降壓而得，故指示燈不亮判斷電源有問題。

電源檢修，加電測量三路電壓均無輸出，肯定電源被破壞，經目視發現電阻R4（0.56）被燒壞，因此懷疑開關管也被燒壞。經測試Q1、Q4（2SA966）均壞，其它易損壞元件均正常。更換已壞元件加電試驗，故障現象不變。為排除行輸出電路對電源的影響，將行輸出電路與電源斷開（將電阻R319一端引線焊開），加300歐姆/50瓦假負載繼續試驗，故障現象仍不變，用萬用表測量300電壓是正常的，但開關管沒工作。這時要考慮脈寬調制器的工作問題，首先測量UC3842-7 腳所加電壓是否正常，經測量為15.6V是正常的，而其它各腳電壓均不正常。

為了判斷UC3842的好壞，以及外圍電路的工作狀態，下面用示波器法和排除法進行檢查；（1）段開UC3842-6腳與開關管的連接，6腳電壓仍為0V。（2）用示波器觀察UC3842各腳的波形；1-4腳、8腳的波形都出現上下跳動現象，4腳沒有鋸齒波，8腳電壓為0V，而且可聽到“答答”響聲，這種聲音說明保護電路在工作，Q5、Q6已處于飽和導通狀態，因此8腳電壓被拉下來，接近零伏。根據電路圖可知Q5、Q6為過流保護電路，當電阻R7、R8并聯后取樣電流過大時，Q5、Q6就處于深飽和工作狀態，經檢查兩個電阻均被燒斷，更換兩個電阻，將段開元件恢復正常后加電試驗，“嗒嗒”聲消失，輸出電壓正常。拿掉假負載，將電阻R139焊好，加電試驗指示燈亮，屏幕有高壓靜電反應，聯機顯示正常，故障排除。

該機引起故障的原因是因為開機瞬間沖擊電流過大，將電阻R4，開關管Q1，電流取樣電阻R7、R8燒壞造成，而脈寬調制器并沒有壞。

故障二：GW MODEL NO: GW-500 多頻彩顯

故障現象：加電隨機燒保險。

故障分析與維修：加電隨機燒保險，說明有短路故障，電流過大，或由電路中某元件性能不好（包括元件安全系數過?。ｋS機性燒保險是一種隨機性故障，是一種特殊的軟故障。就某一臺顯示器而言，產生故障的原因是固定不變的，但發生故障的時間是隨機的。對時間的隨機性又分兩種情況：（1）有規律的。比如消磁熱敏電阻的溫度系數下降，在加電瞬間消磁電流衰減太慢，關機后幾個小時再開機燒保險，這是有規律的。（2）無規律。GM-500 顯示器和所有顯示器一樣，發生短路故障而燒保險的主要原因在高頻脈沖變壓器初級線圈以前的電路里，故障率較高的元件有消磁熱敏電阻、整流橋、濾波電容、電網濾波器、控制元件等。經檢查電源穩壓控制元件（其中有4N35光電耦合器和精密穩壓源TL431）損壞造成電源電壓失控升高，燒壞了場掃描集成電路TDA1170N等元件。電源修復后，顯示器能正常工作，屏幕顯示器正常，加電兩個小時未發現異常，于是將后蓋蓋好，再加電驗機時，屏幕無顯示，指示燈也不亮，這時測量電源電壓也無輸出，懷疑電源又被損壞。經檢查保險燒斷，但電源中其它元件均正常，顯示器主板也沒問題，更換保險，開蓋加電兩個小時顯示正常，并反復關機、加電均未燒保險。認為機器已修復，裝好電源，蓋好機器后蓋，上好螺絲再加電，屏幕又沒顯露，經檢查保險又被燒斷。因為開關電源在開機瞬間浪涌電流很大，如果啟動電阻阻值是正常的，而熱阻值就不好測定了，即它的溫度系數就無法測量了，換個冷阻值很大的消磁熱敏電阻，經過多次加電、關機、又跟蹤數月該故障再沒有發生。
