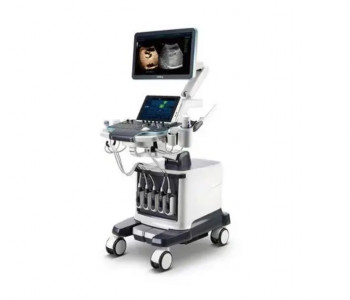

超聲波發射器：發射高頻聲波，這些聲波進入人體內部。發射器通常包含多個換能器（探頭），每個換能器可以發射和接收聲波。

接收器：接收從人體內部反射回來的聲波信號。這些信號包含了關于血液流動速度和方向的信息。

信號處理單元：接收器接收到的信號通過信號處理單元進行處理。這個單元會使用多普勒效應原理來分析聲波頻率的變化，從而計算出血液的流動速度和方向。

圖像生成器：基于處理過的信號生成超聲圖像。在彩色多普勒超聲中，圖像不僅包含傳統的B型超聲圖像（顯示組織的灰度圖像），還包含彩色編碼的血液流動信息。

顯示單元：將生成的圖像和數據以視覺形式顯示出來。這通常是一個高分辨率的顯示器，可以顯示實時的彩色多普勒圖像、速度矢量圖、速度編碼圖等多種圖像類型。

控制和操作界面：允許醫生或其他操作人員控制超聲設備、調整參數、進行圖像分析和記錄數據。這通常包括鍵盤、鼠標、觸摸屏或其他輸入設備。

電源和冷卻系統：為整個系統提供電力并保持設備的正常運行溫度。

軟件系統：包括操作系統、圖像處理軟件、診斷軟件等，用于控制設備運行、處理圖像數據、存儲和分析結果。

附件：如換能器（探頭）、耦合劑、存儲設備（如硬盤、USB驅動器）、打印機等，用于輔助操作和數據管理。

安全和監控系統：確保設備操作的安全性，監測設備狀態，防止過熱、電源故障等問題。

超聲波發射：彩色多普勒超聲系統首先由探頭發射超聲波。探頭通常由多個晶片組成，這些晶片能夠產生和接收超聲波。

超聲波傳播：發射出的超聲波在人體組織中傳播，當遇到不同密度的組織界面時，部分超聲波會被反射回來。

反射波接收：探頭接收這些反射回來的超聲波信號。反射波包含了關于組織結構和血流動力學信息。

多普勒效應：當超聲波遇到移動的物體（如血液中的紅細胞）時，反射波的頻率會發生變化。這種現象稱為多普勒效應。彩色多普勒超聲系統通過分析這種頻率變化來確定血流的速度和方向。

信號處理：

頻移分析：系統分析反射波頻率的變化，計算出血流的速度。

相位分析：通過比較發射波和反射波的相位差來確定血流的方向。

能量分析：對于非流動的組織，分析反射波的能量強度來獲取組織的回聲信息。

圖像形成：

二維成像：通過分析反射波的時間和空間信息，形成二維圖像。

彩色編碼：根據血流速度和方向，將二維圖像上的血流信息以不同的顏色編碼顯示，通常紅色代表朝向探頭的血流，藍色代表背離探頭的血流。

顯示和記錄：處理后的圖像和血流信息在屏幕上實時顯示，同時可以被記錄下來供后續分析。

非侵入性：無需切開或插入器械，對患者身體無創傷。

實時成像：能夠實時顯示器官和組織的動態圖像。

多方位成像：可以從不同角度觀察病變部位。

高分辨率：提供清晰的圖像細節。

血流檢測：準確顯示血流速度和方向。

功能多樣：可用于多種疾病的診斷和監測。

安全可靠：對患者和操作人員相對安全。

操作簡便：易于掌握和使用。

可重復性好：結果較為穩定和可靠。

無輻射：避免了輻射對人體的潛在危害。

心血管系統：

心臟檢查：評估心臟結構和功能，如心瓣膜功能、心室功能、心肌運動等。

血管檢查：檢測血管的狹窄、阻塞、瘤變、血流速度和方向，如頸動脈、下肢動脈等。

腹部器官：

肝臟、膽囊、胰腺：評估器官的大小、形態、內部回聲和血流情況。

腎臟：檢查腎臟的大小、形態、皮質和髓質回聲，以及腎動脈的血流情況。

婦產科：

胎兒檢查：監測胎兒在母體內的發育情況，包括胎心、胎動、胎盤位置等。

婦科疾病：檢查子宮、卵巢的大小、形態、血流情況，以及有無異常。

泌尿系統：

腎臟、膀胱、前列腺：評估器官的大小、形態、內部回聲和血流情況。

血管外科：

血管疾病：檢測血管的狹窄、阻塞、瘤變等，為手術提供依據。

其他應用：

甲狀腺和乳腺：評估甲狀腺和乳腺的大小、形態、內部回聲和血流情況。

肌肉骨骼系統：檢查肌肉、肌腱、關節等組織的損傷和病變。

耦合劑的涂抹：在檢查區域（如心臟、腹部等）涂抹耦合劑，以減少探頭與皮膚之間的摩擦，保證超聲波的傳輸。

探頭定位：選擇合適的探頭（如心臟探頭、腹部探頭等），根據需要的檢查部位將探頭放置在適當的位置。

調節參數：根據檢查的部位和目標，調整超聲波的頻率、增益、濾波器等參數，以優化圖像質量。對于彩色多普勒模式，還需要設置速度標尺、濾波器類型（高通、低通、帶通等）。

開始掃描：啟動超聲掃描，以連續或間歇的方式移動探頭，收集超聲波數據。

圖像觀察與分析：在顯示屏上觀察實時或回放的圖像，分析血流的方向、速度、血管結構等信息。彩色多普勒模式下，紅色表示血流方向朝向探頭，藍色表示背離探頭，而顏色的強度表示流速的快慢。

記錄與報告：記錄觀察到的圖像和分析結果，根據需要進行圖像的保存或打印，準備撰寫檢查報告。

操作人員資質：操作人員應經過專業培訓和認證，熟悉設備的操作原理、功能和各種參數的設置。

患者溝通：在檢查前，向患者詳細解釋檢查的目的、過程和可能的感受，緩解患者的緊張情緒。

患者體位：根據檢查部位，協助患者采取正確、舒適的體位，以獲得最佳的檢查效果。

探頭選擇：根據檢查部位和需求，選擇合適類型和頻率的探頭。

耦合劑使用：確保耦合劑涂抹均勻且適量，以保證良好的超聲傳導。

設備校準：定期對設備進行校準和質量控制，確保圖像的準確性和可靠性。

圖像優化：根據患者的個體差異和檢查部位的特點，合理調整增益、動態范圍、濾波等參數，以獲得清晰的圖像。

血流測量：在進行血流速度和方向測量時，要注意角度校正，以提高測量的準確性。

感染控制：每次使用后，對探頭進行清潔和消毒，防止交叉感染。

數據存儲：及時、準確地存儲檢查圖像和數據，以便后續查閱和分析。

設備維護：按照設備說明書進行定期維護和保養，及時發現和解決潛在問題。

環境要求：設備應放置在干燥、通風、溫度適宜的環境中，避免電磁干擾。

安全操作：遵循設備的安全操作規程，防止因操作不當導致設備損壞或對患者造成傷害。

外部檢查：

檢查設備外殼是否有破損、變形。

檢查電源線和連接線是否完好，無破損。

內部檢查：

檢查內部電路板、風扇等部件是否正常工作。

檢查探頭連接是否牢固，是否有損壞。

功能測試：

進行系統功能測試，包括彩色血流、頻譜多普勒等功能。

檢查圖像質量，包括分辨率、對比度等。

探頭保養：

清潔探頭表面，檢查是否有裂紋或損壞。

檢查探頭線纜是否有破損，連接是否牢固。

軟件維護：

檢查系統軟件是否運行正常，是否有更新。

備份重要數據和設置，以防數據丟失。

環境檢查：

確保設備所在環境的溫度、濕度適宜，無塵土和電磁干擾。
