歐姆龍肺功能儀

歐姆龍肺功能儀的核心工作原理基于氣流動力學與電子傳感技術的結合，主要通過測量受試者在特定呼吸動作下產生的氣體流速與容積變化，進而推導出多項肺功能參數。具體而言，當受試者按照標準指令進行最大吸氣后快速用力呼氣時，呼出氣體流經儀器內部的流量傳感器。目前主流型號多采用渦輪式（turbine-based）或壓差式（differential pressure-based）傳感機制。以渦輪式為例，呼出氣流驅動微型渦輪旋轉，其轉速與瞬時氣流速度呈線性關系；內置的霍爾效應傳感器或光電編碼器將機械旋轉轉換為電信號，再由模數轉換器（ADC）采樣并送入微控制器進行積分運算，從而獲得時間-容積曲線（Volume-Time Curve）和流量-容積曲線（Flow-Volume Loop）。

在信號處理層面，設備內置算法依據美國胸科學會（ATS）與歐洲呼吸學會（ERS）聯合發布的《肺功能測試標準化指南》（2019年修訂版）對原始數據進行校正與驗證。例如，系統會自動識別是否滿足“起始標準”（如外推容積<5% FVC或<150 mL）、“可接受性標準”（如呼氣持續時間≥6秒或平臺期出現）及“重復性標準”（最佳兩次FVC與FEV1差異≤150 mL）。此外，部分高端型號（如Omron U2）還集成溫度與大氣壓補償模塊，以校正環境因素對氣體體積測量的影響，確保結果符合BTPS（Body Temperature and Pressure, Saturated）標準條件。整個測量過程通常在10–15秒內完成，數據可本地存儲或通過藍牙/USB傳輸至配套軟件（如Omron Respiratory Management App）進行趨勢分析與報告生成。

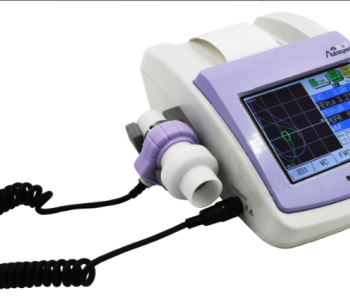

歐姆龍肺功能儀的硬件結構通常由主體設備、一次性吹嘴（mouthpiece）、流量傳感器模塊、信號處理單元、人機交互界面及電源系統構成。主體外殼多采用醫用級ABS工程塑料，具備IP22以上防護等級，以滿足日常使用中的防塵防濺需求。核心傳感部件——流量傳感器——根據型號不同，可能采用高精度渦輪葉輪（如直徑3–5 mm的鋁合金或工程塑料葉片）或微機電系統（MEMS）壓差芯片，其設計需確保在0–16 L/s的流速范圍內線性誤差小于±3%，且具備良好的抗污染與抗冷凝水能力。

信號處理單元集成32位ARM Cortex-M系列微控制器，運行實時操作系統（RTOS），負責執行數據采集、濾波（如低通濾波去除高頻噪聲）、積分計算及合規性判斷。人機交互界面通常包括單色LCD或彩色TFT顯示屏（分辨率128×64至320×240不等）、物理按鍵（如“開始”“存儲”“回放”）或電容式觸摸屏，部分型號支持語音提示以引導用戶完成標準呼吸動作。電源系統多采用兩節AA堿性電池或可充電鋰離子電池（如3.7 V/800 mAh），續航能力可達500次以上測試。此外，設備標配一次性吹嘴（符合YY/T 0506.2-2016《病人、護理人員和器械用手術單、手術衣和潔凈服 第2部分：性能要求和試驗方法》），部分型號還配備鼻夾、消毒收納盒及USB數據線。高端型號（如Omron U2）進一步集成藍牙5.0模塊，支持與智能手機或醫院信息系統（HIS）對接，實現遠程數據上傳與云端管理。

歐姆龍肺功能儀在臨床實踐中主要應用于呼吸系統疾病的篩查、診斷輔助、治療監測及患者自我管理四大場景。在基層醫療機構（如社區衛生服務中心、鄉鎮衛生院），該設備常用于COPD高危人群（如長期吸煙者、生物燃料暴露者）的早期篩查。依據《慢性阻塞性肺疾病診治指南（2021年修訂版）》，當FEV1/FVC比值<0.7且FEV1<80%預計值時，可初步診斷為COPD；歐姆龍設備提供的便攜式測量能力顯著提升了基層篩查覆蓋率。在哮喘管理中，該儀器用于監測日間或夜間PEF變異率（>20%提示氣道高反應性），輔助評估控制水平并指導吸入藥物調整。

在康復醫學領域，術后患者（如肺葉切除、冠脈搭橋）常使用歐姆龍肺功能儀進行呼吸訓練依從性監測，通過定期測量FVC評估肺復張效果。在職業健康體檢中，該設備亦用于粉塵、化學氣體暴露工人的肺功能基線建立與年度隨訪。家庭使用場景下，患者可每日記錄PEF值，形成“哮喘日記”，當數值下降至個人最佳值的80%以下時提示急性發作風險，需及時就醫。值得注意的是，盡管歐姆龍肺功能儀具備良好重復性（組內相關系數ICC>0.95），但其測量精度仍略低于實驗室級設備（如誤差范圍±5% vs ±2%），因此不適用于需精確分級（如GOLD分級中FEV1<30%的重度COPD判定）或術前肺功能評估等高風險決策場景。臨床操作流程嚴格遵循ATS/ERS指南：受試者取坐位、夾鼻、含緊吹嘴，最大吸氣后爆發性呼氣直至無法呼出，重復至少3次，取最佳值作為最終結果。

歐姆龍肺功能儀的技術參數體系嚴格對標國際與國內標準，涵蓋測量范圍、精度、響應時間、環境適應性等多個維度。以代表性型號Omron HEM-6030-T為例，其流量測量范圍為0–16 L/s，容積測量范圍為0–10 L，FVC與FEV1的測量精度為±3%或±50 mL（取較大值），PEF精度為±5%或±10 L/min。設備采樣頻率通常不低于100 Hz，以確保能準確捕捉呼氣初期的瞬時峰值流速。響應時間（從呼氣開始到屏幕顯示結果）一般控制在3秒以內，滿足臨床高效篩查需求。

在環境適應性方面，設備工作溫度范圍為5–40°C，相對濕度20–85% RH（無冷凝），存儲溫度為-20–60°C。內置大氣壓傳感器（量程800–1100 hPa，精度±1 hPa）與溫度傳感器（量程0–50°C，精度±0.5°C）用于BTPS校正，確保不同海拔與季節下的測量一致性。電池壽命方面，使用堿性電池可支持連續500次測試（每次測試耗電約8 mAh），待機功耗低于10 μA。數據存儲容量通常為≥100組完整測試記錄（含時間戳、FVC、FEV1、PEF、FEV1/FVC等），部分型號支持microSD卡擴展。電磁兼容性符合YY 0505-2012《醫用電氣設備 第1-2部分：安全通用要求 并列標準：電磁兼容 要求和試驗》，靜電放電抗擾度達±8 kV（接觸放電），射頻輻射抗擾度在80 MHz–2.7 GHz頻段內場強3 V/m條件下功能正常。此外，設備需通過ISO 13485質量管理體系認證，并在軟件層面符合IEC 62304關于醫療器械軟件生命周期過程的要求。

歐姆龍肺功能儀的安全使用需嚴格遵循制造商說明書及國家相關法規，涵蓋設備操作、感染控制、電氣安全及數據管理四個方面。首先，在操作層面，使用者必須接受基礎培訓，掌握標準呼吸動作要領，避免因技術誤差（如漏氣、未達最大吸氣）導致假陰性結果。設備應放置于平穩、干燥、無強電磁干擾的環境中，禁止在氧氣富集或易燃易爆場所使用。其次，感染控制是關鍵環節：根據《醫療機構消毒技術規范（2012年版）》及WS/T 367-2012《醫療機構消毒技術規范》，每次使用后必須更換一次性吹嘴，嚴禁多人共用；若使用可重復吹嘴（部分型號支持），則需經高溫高壓滅菌（121°C, 20 min）或浸泡于2%戊二醛溶液≥30分鐘，并徹底沖洗晾干。

電氣安全方面，設備雖為電池供電，但仍需符合GB 9706.1-2012《醫用電氣設備 第1部分：安全通用要求》中對II類設備（無接地保護）的絕緣與漏電流限制。禁止自行拆卸或改裝設備，以免破壞內部電路隔離屏障。在數據安全層面，若設備支持無線傳輸，應啟用AES-128加密協議，防止患者肺功能數據在傳輸過程中被截獲；本地存儲數據應設置訪問密碼，并定期備份以防丟失。此外，設備需定期進行計量校準：依據JJG 586-2006《肺功能儀檢定規程》，建議每12個月由具備資質的第三方機構使用3.0 L標準注射器進行容積校準，允許誤差為±15 mL。任何校準失敗或傳感器異常（如讀數漂移、重復性差）均應立即停用并返廠維修。

使用歐姆龍肺功能儀時需特別注意多項臨床與技術限制，以避免誤診或設備損壞。首先，該設備不適用于急性呼吸道感染期（如發熱、咳膿痰）、近期咯血、氣胸、心肌梗死或主動脈瘤患者，因其用力呼氣動作可能誘發病情惡化。其次，兒童（尤其<6歲）因難以配合標準呼吸指令，測量結果可靠性顯著降低，應謹慎解讀；老年患者若存在嚴重關節炎或認知障礙，亦可能影響測試質量。在技術層面，環境溫濕度劇烈變化（如從空調房進入高溫室外）可能導致傳感器冷凝水積聚，需靜置30分鐘后再使用；高海拔地區（>2000 m）雖有大氣壓補償，但極端低壓仍可能影響精度，建議結合當地參考值校正。

此外，用戶需警惕“偽正常”現象：部分早期COPD患者FEV1/FVC比值可能處于臨界值（如0.68–0.72），若僅依賴單一閾值可能漏診，應結合癥狀、吸煙史及影像學綜合判斷。家庭自測時，患者常因操作不當（如未夾鼻、呼氣緩慢）導致PEF低估，建議首次使用時在醫護人員指導下完成3次示范測試。設備維護方面，禁止使用酒精棉片直接擦拭傳感器窗口，以免腐蝕精密元件；長期不用時應取出電池，防止電解液泄漏。最后，所有測量結果僅為輔助診斷依據，不得替代專業醫生的臨床綜合評估，尤其在涉及手術指征、殘疾評定或法律證據等場景時，必須由具備資質的肺功能實驗室出具正式報告。
