歐姆龍動態心電檢測儀

歐姆龍動態心電檢測儀基于生物電位檢測原理，通過體表電極持續采集心臟電活動產生的微弱電信號（通常為0.5–5 mV），經前置放大、濾波、模數轉換后存儲于內置存儲器或實時傳輸至移動終端。其核心工作機制包括信號采集、噪聲抑制、數據壓縮與事件識別四個環節。首先，設備通過標準導聯系統（如改良的CM5、MCL1或aVF導聯）獲取心電信號；隨后，采用硬件與軟件協同的抗干擾策略，包括50/60 Hz工頻陷波濾波器、基線漂移校正算法及運動偽影抑制模塊，以提升信噪比。

在信號處理層面，設備內置的嵌入式處理器運行QRS波群檢測算法（如Pan-Tompkins算法或其優化變體），實現R波精準定位，進而計算心率、RR間期變異性和心律失常事件。部分高端型號（如HCG-870）支持AI驅動的異常節律自動分類，可識別房性早搏、室性早搏、房顫、竇性停搏等數十種心律失常類型，并生成結構化報告。數據存儲采用循環緩存機制，確保在電池續航期內完整保留關鍵事件前后的心電片段。此外，用戶可通過手動按鈕標記癥狀發作時刻，實現癥狀-心電關聯分析，極大提升臨床診斷價值。

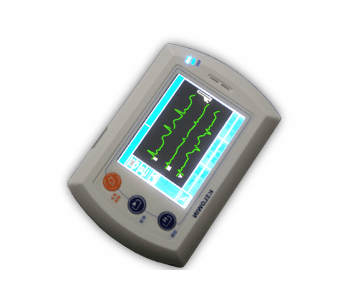

歐姆龍動態心電檢測儀由主機單元、心電采集電極、連接導線、充電/數據傳輸底座及配套軟件系統構成。主機單元通常采用輕量化工程塑料外殼（重量約30–60克），集成高精度模擬前端（AFE）、低功耗微控制器（MCU）、非易失性閃存（容量4–16 GB）、藍牙5.0或Wi-Fi通信模塊及可充電鋰聚合物電池。其內部電路嚴格遵循IEC 60601-1醫用電氣設備安全標準，具備雙重絕緣與漏電流防護設計。

電極系統多采用一次性或可重復使用的Ag/AgCl濕性電極，直徑約20–30 mm，具備良好的皮膚附著性與低接觸阻抗（<5 kΩ）。導線采用屏蔽雙絞線結構，有效抑制電磁干擾，長度適配胸壁貼附位置。部分型號（如HCG-801）采用三導聯配置，而HCG-870則支持單導聯高采樣率（1000 Hz）模式，兼顧便攜性與信號保真度。配套軟件（如Omron Connect或專業版Holter Analysis Suite）運行于Windows或iOS/Android平臺，提供數據下載、自動分析、人工復核、報告生成及云端同步功能，支持HL7/FHIR標準接口，便于集成至醫院信息系統（HIS）或區域健康平臺。

歐姆龍動態心電檢測儀在臨床實踐中主要用于以下適應癥：（1）評估不明原因的暈厥、心悸、胸悶或黑矇，尤其當常規心電圖無異常發現時；（2）監測已知心律失常患者的病情演變，如房顫負荷、室性早搏頻率或起搏器功能；（3）篩查無癥狀性心肌缺血，通過ST段動態變化分析（需配合特定導聯配置）；（4）評估抗心律失常藥物療效或致心律失常風險；（5）作為心血管疾病高危人群（如糖尿病、高血壓、冠心病術后）的長期隨訪工具。

操作流程通常包括：醫師開具檢查申請→技術人員為患者粘貼電極并佩戴設備→患者記錄日常活動與癥狀日記→24–168小時后回院取下設備→數據上傳至分析工作站→由心電圖醫師審核自動分析結果并出具診斷報告。療效評估依賴于心律失常負荷指數（如PVC%、AF持續時間）、心率變異性（HRV）參數（SDNN、RMSSD）及癥狀-心電事件相關性。研究表明，使用此類設備可使陣發性房顫檢出率提升3–5倍（參考《Journal of the American College of Cardiology》2020年研究），顯著優于傳統心電圖。在基層醫療場景中，其便攜性與自動化分析能力亦有助于緩解專業心電醫師資源不足的問題。

歐姆龍動態心電檢測儀的關鍵技術參數嚴格遵循行業標準YY/T 0885-2013《動態心電圖系統》及國際標準IEC 60601-2-27。典型性能指標包括：采樣頻率≥125 Hz（高端型號達1000 Hz），分辨率≥10 bit，輸入阻抗≥100 MΩ，共模抑制比（CMRR）≥100 dB，頻率響應范圍0.05–40 Hz（診斷模式）或0.5–30 Hz（監測模式），時間常數≥3.2 s。心率測量范圍通常為30–300 bpm，精度誤差≤±5%或±5 bpm（取較大值）。

在心律失常檢測性能方面，依據AAMI EC38標準，設備對室性早搏（PVC）的敏感性≥90%，特異性≥95%；對房顫的檢出率在7天監測中可達95%以上（參考FDA 510(k) K183456文件）。電池續航時間依型號而異，HCG-801可持續工作48小時，HCG-870支持長達7天的連續記錄。數據存儲容量可容納7天×3通道×1000 Hz采樣數據（約8 GB）。設備工作環境溫度為5–40°C，相對濕度≤80%，抗跌落高度≥1.2 m，符合IP22防護等級。所有型號均通過EMC測試（IEC 60601-1-2），確保在常見電磁環境（如手機、Wi-Fi路由器）下穩定運行。

歐姆龍動態心電檢測儀的安全使用須嚴格遵循《醫療器械監督管理條例》（國務院令第739號）及YY/T 0466.1-2016醫療器械標簽與說明書通用要求。操作人員應接受專業培訓，掌握電極安放位置（如V1、V5、左腋前線等）、皮膚預處理（清潔、輕微打磨以降低阻抗）及設備啟動流程。患者佩戴期間應避免淋浴、游泳或劇烈摩擦設備，防止電極脫落或進水。設備不得用于植入式電子裝置（如ICD、起搏器）的直接調控，僅作為診斷輔助工具。

電氣安全方面，設備必須通過定期計量校準（建議每年一次），確保漏電流＜10 μA（正常狀態）和＜50 μA（單一故障狀態），符合GB 9706.1-2020醫用電氣設備基本安全標準。數據傳輸過程中應啟用AES-128加密，防止患者隱私泄露，符合《個人信息保護法》及HIPAA（若用于美國市場）要求。廢棄設備應按《醫療廢物管理條例》交由有資質單位處理，不可隨意丟棄。制造商明確禁止對設備進行拆解、改裝或使用非原廠配件，否則將導致安全性能失效并喪失保修資格。

使用歐姆龍動態心電檢測儀時需注意多項臨床與操作細節。首先，皮膚準備至關重要：油脂、汗液或毛發會顯著增加接觸阻抗，導致信號質量下降甚至記錄失敗，建議使用酒精棉片清潔并局部脫毛。其次，電極粘貼位置應避開骨突、肌肉隆起或衣物摩擦區域，以減少運動偽影；若使用一次性電極，其有效期通常為24–48小時，超時使用可能導致膠體失效或皮膚過敏。

患者教育亦不可忽視：應指導患者準確記錄癥狀發生時間、性質及誘因（如情緒激動、體位改變），并與設備上的事件標記按鈕同步操作。部分患者可能因設備佩戴產生焦慮，反而誘發心律失常（“白大衣效應”），需提前溝通以減輕心理負擔。對于皮膚敏感者，建議先做小面積貼敷測試。此外，強磁場環境（如MRI室、工業電機旁）或高頻電刀手術期間應暫停使用，以防設備損壞或數據失真。數據分析階段，醫師需警惕算法局限性——例如，寬QRS波心動過速可能被誤判為室速，需結合臨床綜合判斷。最后，設備僅反映佩戴期間的心電狀態，陰性結果不能完全排除心律失常可能，必要時需重復監測或多模態評估。
