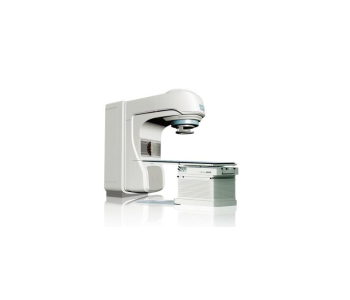

圖像獲取：

治療前：在治療前，患者會進行CT或MRI掃描，生成詳細的解剖圖像，這些圖像被輸入到治療計劃系統（TPS）中，用于制定放療計劃。

治療中：在每次治療前和治療過程中，使用各種成像設備（如電子射野影像系統EPID、KV級錐形束CT CBCT等）獲取患者的實時圖像。

圖像比對：

實時比對：將實時獲取的圖像與預處理的圖像進行比對，確定患者的位置和姿態是否符合治療計劃。如果發現偏差，系統會自動計算出需要調整的參數。

位置調整：

自動校正：根據比對結果，系統會自動調整治療床的位置和角度，確保放射束精確照射到靶區。

手動調整：在某些情況下，技術人員也可以根據圖像比對結果手動調整治療床的位置。

治療實施：

精確照射：在確認患者位置和姿態符合治療計劃后，放射治療儀開始照射，確保放射劑量準確地照射到腫瘤部位，同時盡量減少對周圍健康組織的損傷。

治療后監測：

治療后評估：治療結束后，再次進行影像掃描，評估治療效果，確保腫瘤部位接受了足夠的放射劑量。

1.高精度定位

實時成像：IGRT系統在治療前、治療中和治療后多個階段對患者進行影像掃描，獲取患者的三維解剖結構圖像，確保放射束精確照射到靶區。

自動校正：系統能夠自動比對實時圖像與預處理圖像，計算出需要調整的參數，并自動調整治療床的位置和角度，確保治療的高精度。

2.多種成像技術

電子射野影像系統（EPID）：體積小、分辨率高、靈敏度高、能響范圍寬，操作簡單，成本低。

KV級錐形束CT（CBCT）：圖像質量空間分辨率高，操作簡單快捷，可以快速完成在線校正治療位置。

In-Room CT+直加組合系統：影像的空間分辨率和成像質量高，精準定位效果好。

超聲成像：無創、成本低，適用于乳腺癌、前列腺癌、婦科腫瘤和膀胱癌等。

核磁圖像引導放療：軟組織分辨能力高，圖像對比度好，無電離輻射，避免了造影劑過敏反應。

3.減少輻射劑量

優化成像技術：通過減少成像頻率和優化成像技術，降低患者的輻射劑量。

部分區域照射：用部分區域照射代替大野照射，減少照射范圍，從而降低患者的受照劑量。

4.實時監控與調整

治療前：在每次治療前，進行影像掃描，確保患者的位置和姿態符合治療計劃。

治療中：在治療過程中，實時監測腫瘤和正常器官的位置變化，及時調整治療方案。

治療后：治療結束后，再次進行影像掃描，評估治療效果，確保腫瘤部位接受了足夠的放射劑量。

5.提高治療效果

精準放療：通過高精度定位和實時監控，確保放射劑量準確照射到腫瘤部位，提高治療效果。

減少副作用：減少對周圍健康組織的損傷，降低治療副作用，提高患者的生活質量。

6.質量保證

機械和電氣安全系統：定期檢查互鎖、警告標志和燈以及患者通信系統，確保設備的安全運行。

成像質量：定期進行成像質量監測，確保圖像清晰，提供準確的定位信息。

幾何精度：確認成像系統與直線加速器的機械、光學和輻射等中心的正確對準，確保治療的準確性。

IGRT軟件：確保圖像被正確登記到治療系統機器坐標系，提供準確的治療導航。

7.適用范圍廣

多種癌癥：適用于多種癌癥的放射治療，包括肺癌、乳腺癌、前列腺癌、婦科腫瘤、膀胱癌等。

復雜病例：特別適用于腫瘤位置不固定、腫瘤周圍有重要器官的復雜病例，確保治療的安全性和有效性。

1.提高放療精度

實時成像：IGRT系統在治療前、治療中和治療后多個階段對患者進行影像掃描，獲取患者的三維解剖結構圖像，確保放射束精確照射到靶區。

自動校正：系統能夠自動比對實時圖像與預處理圖像，計算出需要調整的參數，并自動調整治療床的位置和角度，確保治療的高精度。

2.多種成像技術

電子射野影像系統（EPID）：體積小、分辨率高、靈敏度高、能響范圍寬，操作簡單，成本低。

KV級錐形束CT（CBCT）：圖像質量空間分辨率高，操作簡單快捷，可以快速完成在線校正治療位置。

In-Room CT+直加組合系統：影像的空間分辨率和成像質量高，精準定位效果好。

超聲成像：無創、成本低，適用于乳腺癌、前列腺癌、婦科腫瘤和膀胱癌等。

核磁圖像引導放療：軟組織分辨能力高，圖像對比度好，無電離輻射，避免了造影劑過敏反應。

3.減少輻射劑量

優化成像技術：通過減少成像頻率和優化成像技術，降低患者的輻射劑量。

部分區域照射：用部分區域照射代替大野照射，減少照射范圍，從而降低患者的受照劑量。

4.實時監控與調整

治療前：在每次治療前，進行影像掃描，確保患者的位置和姿態符合治療計劃。

治療中：在治療過程中，實時監測腫瘤和正常器官的位置變化，及時調整治療方案。

治療后：治療結束后，再次進行影像掃描，評估治療效果，確保腫瘤部位接受了足夠的放射劑量。

5.提高治療效果

精準放療：通過高精度定位和實時監控，確保放射劑量準確照射到腫瘤部位，提高治療效果。

減少副作用：減少對周圍健康組織的損傷，降低治療副作用，提高患者的生活質量。

6.質量保證

機械和電氣安全系統：定期檢查互鎖、警告標志和燈以及患者通信系統，確保設備的安全運行。

成像質量：定期進行成像質量監測，確保圖像清晰，提供準確的定位信息。

幾何精度：確認成像系統與直線加速器的機械、光學和輻射等中心的正確對準，確保治療的準確性。

IGRT軟件：確保圖像被正確登記到治療系統機器坐標系，提供準確的治療導航。

7.適用范圍廣

多種癌癥：適用于多種癌癥的放射治療，包括肺癌、乳腺癌、前列腺癌、婦科腫瘤、膀胱癌等。

復雜病例：特別適用于腫瘤位置不固定、腫瘤周圍有重要器官的復雜病例，確保治療的安全性和有效性。

1.成像技術

電子射野影像系統（EPID）：

優點：體積小、分辨率高、靈敏度高、能響范圍寬，操作簡單，成本低。

缺點：骨和空氣對比度較低，軟組織顯像不清晰，依賴操作人員的主觀判斷。

KV級錐形束CT（CBCT）：

優點：圖像質量空間分辨率高，操作簡單快捷，可以快速完成在線校正治療位置。

缺點：密度分辨率較低，尤其是低對比度密度分辨率與先進的臨床診斷CT相比有差距。

In-Room CT+直加組合系統：

優點：影像的空間分辨率和成像質量高，精準定位效果好。

缺點：系統復雜，設備成本高。

超聲成像：

優點：無創、成本低，適用于乳腺癌、前列腺癌、婦科腫瘤和膀胱癌等。

缺點：成像質量受操作者技術和患者體型影響較大。

核磁圖像引導放療：

優點：軟組織分辨能力高，圖像對比度好，無電離輻射，避免了造影劑過敏反應。

缺點：設備成本高，操作復雜。

2.設備校準與維護

定期校準：

KV級系統與MV級系統中心的重合性：確保KV級系統中心和MV級系統中心的位置差異在X、Y、Z方向上小于0.5mm。

六自由度治療床系統的校準：確保六自由度治療床相對于等中心的偏差在0.2mm、0.2°以內。

成像質量檢測：

低對比度分辨力：能分辨的圖像低密度差異值小于2%。

空間分辨率：空間分辨率不小于71p/cm。

密度均勻性：表征圖像密度均一性的像素值差異小于2%。

幾何失真度：幾何精度在X、Y、Z方向均小于1.04mm。

3.質量保證和質量控制

機械和電氣安全系統：定期檢查互鎖、警告標志和燈以及患者通信系統，確保設備的安全運行。

成像質量監測：定期進行成像質量監測，確保圖像清晰，提供準確的定位信息。

幾何精度確認：確認成像系統與直線加速器的機械、光學和輻射等中心的正確對準，確保治療的準確性。

IGRT軟件校準：確保圖像被正確登記到治療系統機器坐標系，提供準確的治療導航。

4.成像劑量管理

減少3D成像設備的使用頻率：2D-kV級正交束劑量較低，為了減少成像劑量，需要減少3D成像設備的使用頻率。

部分區域照射：用部分區域照射代替大野照射，減少照射范圍，從而降低患者的受照劑量。

劑量最佳化設計：通過劑量最佳化設計，可以大幅降低成像劑量。

與體表紅外線監測結合：減少CT成像頻率，減少累積劑量。

5.操作人員技能

操作人員培訓：操作人員需要經過專業培訓，熟悉設備的操作規程，確保成像質量。

主觀判斷：EPID等成像技術依賴操作人員的主觀判斷，操作人員的經驗和技能水平會影響成像質量。

1.遵循行業標準

標準編號及名稱：YY 1650-2019《X射線圖像引導放射治療設備性能和試驗方法》于2019年5月31日發布，2020年12月1日實施。該標準由全國醫用電器標準化技術委員會放射治療、核醫學和放射劑量學設備分技術委員會（SAC/TC10/SC3）歸口。

適用范圍：該標準適用于以X射線圖像引導為目的的，用于電子加速器、輕離子束治療設備和放射性核素束治療設備的X-IGRT設備。包括千伏X-IGRT設備、兆伏X-IGRT設備，以及平面成像、錐形束CT（CBCT）成像和扇形束CT成像X-IGRT設備等。

2.定期質量保證和質量控制

圖像質量檢測：

低對比度分辨力：確保圖像的低對比度分辨力低于2%。

空間分辨率：確保空間分辨率不小于71p/cm。

密度均勻性：確保圖像密度均一性的像素值差異小于2%。

幾何失真度：確保圖像幾何失真度的幾何精度在X、Y、Z方向均小于1.04mm。

系統校準：

KV級系統與MV級系統中心的重合性：確保KV級系統中心和MV級系統中心的位置差異在X、Y、Z方向上小于0.5mm。

六自由度治療床系統的校準：確保六自由度治療床相對于等中心的偏差在0.2mm、0.2°以內。

3.具體檢測方法

模體檢測：

SingleBall-bearing模體：將SingleBall-bearing模體固定于床面，用激光燈對準和調整模體上金屬球的幾何中心，利用EPID分別在0°、90°、-90°、180°各拍攝兩張平片，共八張曝光圖片，然后傳輸至XVI軟件進行分析，得出模體金屬球的幾何中心與MV級系統中心是否重合的誤差參數。若誤差超出標準值0.1mm，則進行調整，直至兩中心重合誤差小于0.1mm。

Calibrationtool模體：使用Calibrationtool模體，借助激光燈把模體對好等中心的位置，進行CBCT掃描，采用灰度值自動配準。若x、y、z方向的線性誤差大于0.2mm，u、v、w方向的旋轉誤差大于0.2°，則通過六自由度床自動調整相應誤差，進行第二次掃描，直至誤差在標準值內。

參考原點注冊：

Referenceframe：對帶有紅外反射球的C型定位體架（Referenceframe）的參考原點進行登記注冊，將等中心位置登記注冊為定位體架的參考原點，以便六自由度治療床系統根據誤差值調整床的位置。

4.定期維護和校準

定期檢查：定期檢查互鎖、警告標志和燈以及患者通信系統，確保設備的安全運行。

成像質量監測：定期進行成像質量監測，確保圖像清晰，提供準確的定位信息。

幾何精度確認：確認成像系統與直線加速器的機械、光學和輻射等中心的正確對準，確保治療的準確性。

IGRT軟件校準：確保圖像被正確登記到治療系統機器坐標系，提供準確的治療導航。

1.先進的成像技術

kV級錐形束CT（CBCT）：

高空間分辨率：CBCT成像技術使用大面積非晶硅數字化X射線探測板，機架旋轉一周就能獲取和重建一定體積范圍內的CT圖像。CBCT的圖像質量空間分辨率高，操作簡單快捷，可以快速完成在線校正治療位置。

實時監控：CBCT不僅可以在治療前進行定位，還可以在治療過程中進行實時監控，確保照射野緊緊“追隨”靶區。

MV級CBCT：

同源性優勢：MV級CBCT與治療束同源，減少了非等中心旋轉誤差，提高了定位校準的準確性。隨著探測器材料的改進，MV級CBCT的圖像質量不斷得到提升。

In-Room CT+直加組合系統：

高成像質量：這種成像技術大幅提高了影像的空間分辨率和成像質量，精準定位效果好。雖然系統復雜且成本高，但在重粒子治療等高精度要求的場景中應用廣泛。

超聲成像：

無創且成本低：超聲成像技術無創、成本低，適用于乳腺癌、前列腺癌、婦科腫瘤和膀胱癌等。通過采集靶區三維超聲圖像，輔助靶區的定位并減小分次治療的擺位誤差。

核磁圖像引導放療：

高軟組織分辨能力：核磁圖像引導放療技術（如Elekta的核磁加速器和ViewRay的核磁伽馬刀）具有高于CT數倍的軟組織分辨能力，圖像中對于軟組織的對比度可以提高1-3個等級度。成像不會產生CT檢測中的骨性偽影，避免了造影劑可能引起的過敏反應。

2.自適應放療（ART）

實時調整：自適應放療（ART）是IGRT提高和發展后的一種形式，其目的是不擴大放射野大小，提高放療實施的準確性和精確性，并為特定患者實施特定放療的臨床行為。ART通過實時調整治療計劃，補償解剖結構的移動和變形，提高治療的精準性。

功能影像技術：利用PET、SPECT和MRS等功能影像技術，進一步深化對靶區的認識，通過計劃的個體優化設計，對靶區中功能和代謝程度不同的腫瘤區域?qū)嵤﹤€體化劑量強度分布的生物引導放射治療（B邵RT）。

3.多模態成像

多模態結合：結合多種成像技術（如CT、MRI、PET/CT）可以提供更全面的解剖和功能信息，提高靶區勾畫的準確性和治療計劃的優化。多模態成像技術的發展，使得放療醫師能夠更精準地勾畫靶區及正常組織，這是現代放療技術發展的重要進步。

4D CT技術：4D CT技術的臨床應用可以使臨床醫生查看容積CT圖像隨時間的變化，探查分次內腫瘤運動，更好地評估肺功能和預測治療反應。

4.實時影像引導技術

Synchrony? 四維IGRT系統：西門子的Synchrony? 四維IGRT系統采用了先進的實時影像引導技術，其系統誤差在0.5毫米以內，顯著提高了治療效果。

動態跟蹤治療系統：在圖像設備的實時引導下，通過治療床的運動或照射野的運動，使照射野與運動的腫瘤靶區保持相對位置固定，達到動態適形。這種治療模式對受呼吸、心跳等影響較大的胸腹部腫瘤的放療具有重要意義。

5.人工智能與機器學習

自動化勾畫：半自動和自動勾畫的臨床逐步應用，減少了人工勾畫，增加了靶區勾畫的一致性。利用機器學習基于之前的治療計劃進行建模，可進行計劃質量的評估。

自動計劃優化：自動計劃（如基于先驗知識計劃設計、多目標優化等）可以改善計劃質量一致性、提高計劃品質和工作流程，比如自動學習的束流角度優化和基于個體患者特定解剖結構的束流強度自動優化。
