肛腸腔內超聲診斷儀

肛腸腔內超聲診斷儀的工作原理基于脈沖回波超聲成像技術。設備內置的壓電換能器在高頻電信號激勵下產生超聲波（通常頻率范圍為5–12 MHz），該聲波經耦合介質（如水或專用凝膠）傳導至肛管或直腸壁組織。當聲波在不同聲阻抗的組織界面（如黏膜與黏膜下層、肌層與脂肪組織）發生反射時，部分回波被同一換能器接收并轉換為電信號。信號經放大、濾波和數字化處理后，由圖像處理單元依據回波強度（振幅）和傳播時間（深度）構建二維灰階圖像。高頻率超聲（如10 MHz以上）可提供更高分辨率但穿透深度受限（通常<5 cm），適用于淺表括約肌及瘺管評估；較低頻率（如5–7.5 MHz）則用于深部直腸壁及周圍淋巴結成像。

在徑向掃描模式下，探頭末端裝有旋轉式換能器或機械掃描裝置，可實現360°環形切面成像，直觀顯示肛管橫斷面解剖，便于評估括約肌完整性及瘺管走行。線性陣列探頭則提供矢狀面或冠狀面圖像，適用于縱向病變追蹤。部分高端機型集成彩色多普勒功能，通過檢測紅細胞運動引起的多普勒頻移，可視化病灶區域血流灌注，輔助鑒別炎性與腫瘤性病變。此外，三維重建技術通過連續二維切面堆疊生成容積數據，可進行任意角度切割與表面渲染，顯著提升復雜肛瘺分支或直腸癌浸潤范圍的評估精度。整個成像過程依賴于聲學物理特性與數字信號處理算法的協同，確保圖像真實性與診斷可靠性。

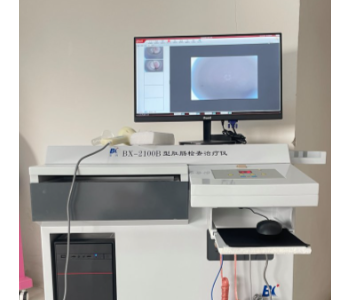

肛腸腔內超聲診斷儀由主機系統、專用探頭、控制臺及輔助組件構成。主機系統為核心處理單元，包含超聲發射/接收電路、數字信號處理器（DSP）、圖像存儲模塊及用戶交互界面。其硬件平臺需滿足醫用電氣安全標準（如IEC 60601-1）及電磁兼容性要求（IEC 60601-1-2），確保在臨床環境中穩定運行。控制臺通常配備高分辨率液晶顯示器（≥19英寸）、觸控面板或物理按鍵，支持增益調節、深度聚焦、動態范圍優化等參數設置，并可連接醫院PACS系統實現DICOM圖像傳輸。

專用探頭是設備的關鍵部件，分為徑向（radial）和線性（linear）兩種類型。徑向探頭直徑通常為10–14 mm，長度15–20 cm，前端集成360°旋轉掃描機構，外套一次性無菌橡膠套以防止交叉感染；線性探頭呈矩形截面，尺寸略小（直徑約8–12 mm），適用于狹窄肛管或術后患者。探頭材料需符合生物相容性標準（ISO 10993系列），外殼多采用醫用級聚碳酸酯或不銹鋼，內部填充阻尼材料以減少振動噪聲。部分探頭集成溫度傳感器與壓力反饋裝置，防止插入過程中組織損傷。輔助組件包括專用耦合水囊（用于徑向探頭充水以改善聲學傳導）、消毒支架、圖像打印模塊及遠程操控手柄。高端系統還配備工作站軟件，支持圖像標注、測量（如瘺管長度、腫瘤厚度）、報告自動生成及AI輔助分析（如自動分層識別）。

肛腸腔內超聲診斷儀在臨床實踐中具有廣泛而精準的應用場景，其核心價值體現在對肛門直腸區域微觀解剖與病理變化的高分辨率評估。首要適應癥為復雜性肛瘺的術前評估，包括原發內口定位、瘺管分支數量、走行路徑（經括約肌型、括約肌上型或括約肌外型）及與括約肌的關系。研究表明，EAUS對內口定位的準確率可達85%–92%，顯著優于MRI在某些淺表瘺管中的表現，且成本更低、操作更快捷。其次，在直腸癌局部 staging 中，EAUS是T分期（腫瘤浸潤深度）和N分期（區域淋巴結轉移）的金標準之一，尤其適用于距肛緣≤8 cm的低位直腸癌。其可清晰區分T1（局限于黏膜下層）、T2（侵犯固有肌層）與T3（穿透肌層達漿膜外），對T分期準確率約85%–90%，指導新輔助治療決策及手術方式選擇（如經肛局部切除 vs 根治性切除）。

此外，該設備在評估產后或醫源性肛門括約肌損傷中不可或缺。通過橫斷面成像可精確識別外括約肌（EAS）或內括約肌（IAS）的缺損位置、長度及纖維化程度，為大便失禁患者制定修復手術方案提供依據。在功能性便秘或排便障礙患者中，EAUS可動態觀察排便過程中括約肌協調性，輔助診斷盆底失弛緩綜合征。對于復發性肛周膿腫、直腸陰道瘺、直腸類癌及間質瘤等罕見病變，EAUS亦能提供關鍵解剖信息。操作流程通常包括：患者左側臥位，探頭涂耦合劑后輕柔插入肛管至病變區域，實時調整深度與角度獲取多平面圖像，必要時結合Valsalva動作或模擬排便觀察動態變化。療效評估方面，術后EAUS可用于監測瘺管愈合、括約肌修復完整性及腫瘤局部復發，具有重要隨訪價值。

肛腸腔內超聲診斷儀的技術參數直接決定其成像質量與臨床適用性，主要涵蓋超聲頻率、分辨率、掃描模式、圖像處理能力及系統兼容性等方面。中心頻率通常為5 MHz、7.5 MHz、10 MHz或雙頻可切換設計，其中10 MHz探頭軸向分辨率可達0.1 mm，橫向分辨率約0.3 mm，但最大探測深度限制在4–5 cm；5 MHz探頭雖分辨率略低（軸向0.2 mm），但穿透深度可達8–10 cm，適用于肥胖患者或高位直腸病變。掃描模式包括360°徑向（幀率≥15 fps）與線性電子掃描（視場角30°–60°），部分設備支持雙平面（徑向+線性）同步成像。動態范圍一般為40–70 dB，可調增益步進≤1 dB，確保從低回聲液體到高回聲鈣化灶的細節呈現。

圖像處理性能方面，設備應支持實時邊緣增強、灰階反轉、偽彩編碼及多普勒血流速度定量（量程0.05–1.0 m/s）。存儲容量需滿足至少10,000幅靜態圖像或2小時動態視頻，格式符合DICOM 3.0標準，便于與醫院信息系統集成。探頭機械性能要求插入力≤10 N，彎曲半徑≥50 mm，確保患者舒適度與操作安全性。環境適應性指標包括工作溫度10–40°C、相對濕度30%–75%，電源符合GB 9706.1（中國）或IEC 60601-1（國際）醫用電氣安全規范。典型產品如Hitachi HI VISION Ascendus配備10 MHz徑向探頭，分辨率達0.12 mm；BK Medical Flex Focus 800支持三維容積采集，重建精度誤差<0.5 mm。性能驗證需依據YY/T 0757-2009《醫用超聲設備圖像質量測試方法》及IEC 61157標準進行客觀評估，確保臨床診斷可靠性。

肛腸腔內超聲診斷儀的安全使用需嚴格遵循操作規程與感染控制原則，以保障患者安全與設備壽命。操作前必須確認設備已通過年度計量檢定（依據JJG 617-2019《醫用超聲診斷儀檢定規程》），探頭無物理損傷、密封完好，且消毒滅菌符合WS/T 367-2012《醫療機構消毒技術規范》。探頭應采用低溫等離子或環氧乙烷滅菌，嚴禁高溫高壓處理以防損壞內部電子元件。操作者需接受專業培訓，掌握肛管解剖知識與輕柔插管技巧，避免暴力操作導致黏膜撕裂或括約肌痙攣。插入深度一般不超過8 cm（成人），遇阻力時應暫停并重新評估，必要時使用局部麻醉凝膠（如利多卡因）減輕不適。

電氣安全方面，設備必須可靠接地，電源線無破損，漏電流符合GB 9706.1 Class I BF型要求（患者漏電流≤0.1 mA）。使用過程中應監控探頭溫度，防止長時間靜止導致局部熱損傷（溫升≤2°C）。耦合介質（水或凝膠）需為無菌、無刺激性醫用級產品，避免使用含酒精或香精成分。操作結束后，探頭立即用酶清洗液預處理，再按制造商指南進行高水平消毒（如2%戊二醛浸泡≥20分鐘）或滅菌。廢棄物（如一次性探頭套）按醫療廢物分類處置。設備維護記錄、消毒日志及不良事件報告需完整存檔，符合《醫療器械使用質量監督管理辦法》（國家藥監局令第18號）要求。任何疑似設備故障（如圖像偽影、探頭漏水）應立即停用并報修，禁止帶病運行。

使用肛腸腔內超聲診斷儀時需綜合考慮患者狀況、操作技術及設備局限性，以規避潛在風險并提升診斷準確性。首先，禁忌癥包括急性肛裂發作期、嚴重痔瘡出血、肛門狹窄無法擴張、精神障礙無法配合及近期（<4周）肛腸手術創面未愈合者，強行檢查可能誘發疼痛、出血或感染擴散。其次，操作者經驗對結果影響顯著：初學者易誤判直腸壁分層（如將黏膜下層水腫誤認為腫瘤浸潤）或遺漏微小瘺管分支，建議由經過認證的超聲醫師或肛腸外科醫師執行，必要時聯合MRI或多學科會診。圖像解讀需結合臨床病史——例如，放射性直腸炎可致全層增厚，易與腫瘤混淆；產后括約肌缺損常伴纖維化回聲增強，需與瘢痕鑒別。

技術局限性方面，EAUS對高位直腸（>10 cm）或肥胖患者成像質量下降，且無法評估遠處轉移（M分期），需輔以CT或PET-CT。氣體干擾（如直腸內糞便或氣泡）可造成聲影偽像，檢查前應指導患者清潔灌腸。此外，探頭尺寸可能限制在兒童或狹窄肛管患者中的應用，此時可選用兒科專用微型探頭（直徑6–8 mm）。在直腸癌評估中，潰瘍型腫瘤易導致T分期低估，而炎癥反應可致假陽性淋巴結腫大，需結合內鏡活檢綜合判斷。最后，患者心理因素不容忽視：部分個體對肛門插入存在強烈焦慮，操作前應充分溝通、解釋流程，并提供隱私保護措施，必要時安排女性醫護人員協助，以提升依從性與檢查成功率。
