戴維醫療經顱多普勒分析儀

戴維醫療經顱多普勒分析儀的核心工作原理基于物理聲學中的多普勒效應。當超聲波束以一定角度入射至運動的紅細胞時，反射回波的頻率將因紅細胞相對于探頭的運動速度而發生偏移，該頻率偏移量（Δf）與血流速度（v）呈正比關系，遵循公式：Δf = (2·f?·v·cosθ)/c，其中f?為發射頻率，θ為聲束與血流方向之間的夾角，c為聲波在組織中的傳播速度（約1540 m/s）。儀器通過高靈敏度壓電換能器發射2 MHz或1.6 MHz的脈沖超聲波（常用頻率因穿透顱骨所需而定），并接收經顱骨顳窗、枕窗或眼窗透射后返回的散射信號。

接收到的原始信號經前置放大、濾波及模數轉換后，由數字信號處理器（DSP）進行快速傅里葉變換（FFT），生成實時血流頻譜圖。頻譜縱軸表示血流速度（cm/s），橫軸為時間，顏色或灰度代表信號強度（即紅細胞密度）。系統可自動計算收縮期峰值流速（PSV）、舒張期末流速（EDV）、平均流速（MFV）、搏動指數（PI = (PSV?EDV)/MFV）及阻力指數（RI）等關鍵參數。部分高端型號還集成自動包絡識別、趨勢圖繪制及微栓子監測（MES）功能，后者通過高時間分辨率捕捉瞬時高強度信號，用于術中或卒中高?；颊叩乃ㄗ迂摵稍u估。

值得注意的是，由于顱骨對超聲波存在顯著衰減和散射，TCD的有效探測依賴于“聲窗”的存在。戴維醫療設備通過優化脈沖重復頻率（PRF）與深度門控（Range Gate）技術，在保證空間分辨率的同時提升信噪比，確保即使在聲窗條件較差的患者中也能獲得可靠數據。此外，部分型號支持雙通道同步探測，可同時監測左右側大腦中動脈，便于對比分析不對稱血流動力學變化。

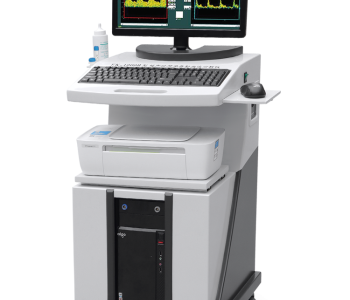

戴維醫療經顱多普勒分析儀由主機系統、專用超聲探頭、信號處理模塊、顯示與操作單元及輔助配件構成。主機為集成化臺式或便攜式設計，內部包含主控電路板、電源管理模塊、數據存儲單元（通常配備固態硬盤或SD卡）及通信接口（如USB、HDMI、網絡端口）。核心硬件采用工業級嵌入式處理器，運行定制化Linux或RTOS操作系統，確保系統穩定性和實時響應能力。

超聲探頭是實現信號發射與接收的關鍵部件，戴維醫療通常提供多種規格探頭以適應不同檢查需求：2 MHz手持式脈沖波（PW）探頭用于常規經顳窗檢測；1.6 MHz低頻探頭適用于顱骨較厚或老年患者；部分型號配備1 MHz連續波（CW）探頭用于頸動脈或椎動脈近端篩查；另有微型探頭用于術中固定監測。所有探頭均符合IEC 60601-2-37關于超聲輸出機械指數（MI）和熱指數（TI）的安全限值要求，典型MI < 1.0，TI < 0.7，確保生物安全性。

信號處理模塊集成高性能DSP芯片，執行包括自適應濾波、雜波抑制、頻譜平滑及自動增益控制（AGC）等算法，有效降低肌肉運動、呼吸或環境噪聲干擾。顯示單元通常為10–15英寸高清液晶屏，支持彩色血流頻譜、M型曲線、趨勢圖及文本參數同屏顯示。操作界面采用圖形化菜單設計，支持觸控或物理按鍵輸入，內置患者信息管理、檢查模板調用及報告自動生成功能。輔助配件包括頭架（用于固定探頭實現長時間監測）、耦合劑、消毒套、腳踏開關及外接打印機接口，滿足院感控制與高效工作流需求。

戴維醫療經顱多普勒分析儀在神經內科、神經外科、重癥醫學科、麻醉科及心血管科等多個臨床科室具有明確且多樣化的應用價值。首要適應癥為蛛網膜下腔出血（SAH）后腦血管痙攣的動態監測。根據《中國腦血管病防治指南》，TCD可在出血后第3–14天每日監測大腦中動脈平均流速，若MFV > 120 cm/s或Lindegaard指數（MCA MFV / 頸內動脈MFV）> 6，提示嚴重血管痙攣，需干預治療。該設備因其無創、可重復、床旁操作特性，成為神經重癥監護單元（NICU）的標準配置之一。

在缺血性卒中二級預防中，TCD用于評估頸動脈狹窄患者的顱內側支循環代償能力及微栓子信號（MES）監測。研究顯示，術中MES陽性患者術后卒中風險顯著升高，因此TCD常聯合頸動脈內膜剝脫術（CEA）或支架植入術（CAS）進行實時監測。此外，在發泡試驗（Bubble Test）中，通過肘靜脈注射激活生理鹽水后觀察TCD頻譜中出現的高強度瞬時信號，可無創篩查右向左分流（RLS），尤其是卵圓孔未閉（PFO），其敏感度達90%以上，已成為不明原因卒中（ESUS）病因篩查的重要手段。

其他重要應用場景包括：腦死亡的輔助判定（表現為特征性“振蕩波”或“尖小收縮波”）；鐮狀細胞病患兒的卒中風險分層（MFV ≥ 200 cm/s為高危）；偏頭痛（尤其先兆型）患者腦血流自動調節功能評估；以及心臟手術或體外循環期間的腦灌注監測。操作流程通常包括患者準備（取仰臥位，暴露顳窗區域）、涂抹耦合劑、探頭定位（以顴弓上方耳屏前為標志）、深度調節（通常40–65 mm）、角度微調以獲取最佳信號，隨后記錄至少3個心動周期的穩定頻譜并保存分析。療效評估則依賴于參數變化趨勢，如血管痙攣治療后MFV下降≥20%視為有效。

戴維醫療經顱多普勒分析儀的技術參數嚴格遵循YY/T 0449-2018《超聲多普勒血流檢測儀》及ISO 13485質量管理體系要求，具體性能指標如下：超聲發射頻率通常為1.6 MHz、2.0 MHz或可切換雙頻，脈沖重復頻率（PRF）范圍5–20 kHz，可調深度門控范圍10–80 mm，步進精度1 mm；最大探測深度不低于70 mm，以確保覆蓋Willis環主要分支。血流速度測量范圍為0–300 cm/s，分辨率≤1 cm/s，精度誤差≤±5%或±5 cm/s（取較大值）。

頻譜分析方面，FFT點數通常為512或1024，更新率≥10幀/秒，支持實時包絡自動描記與手動修正。搏動指數（PI）和阻力指數（RI）計算誤差分別控制在±0.1和±0.05以內。設備具備高時間分辨率微栓子監測模式，采樣率≥100 kHz，可識別持續時間3–300 ms、強度高于背景信號3 dB以上的瞬時信號。數據存儲容量通常支持≥10,000例患者記錄，每例包含原始頻譜數據、參數列表及操作日志，支持DICOM或專有格式導出。

電氣與環境性能方面，設備符合GB 9706.1-2012《醫用電氣設備 第1部分：安全通用要求》及GB 9706.9-2008《醫用超聲診斷和監護設備專用安全要求》，輸入功率≤150 VA，工作溫度10–40°C，相對濕度30–75% RH。電磁兼容性滿足YY 0505-2012要求，可在ICU等復雜電磁環境中穩定運行。電池供電型號（如便攜式DV-TCD系列）續航時間≥4小時，支持熱插拔更換。典型產品型號如DV-TCD-2000、DV-TCD-3000 Plus等，已在多家三甲醫院投入使用，其臨床一致性研究顯示與進口同類設備（如DWL Multi-Dop X4）的相關系數r > 0.95。

戴維醫療經顱多普勒分析儀的安全使用需嚴格遵循《醫療器械監督管理條例》（國務院令第739號）、YY/T 0316-2016《醫療器械 風險管理對醫療器械的應用》及制造商提供的使用說明書。操作人員須接受專業培訓并取得相應資質，熟悉設備結構、操作流程及應急處理措施。使用前應檢查設備外觀完整性、電源線絕緣狀況及探頭有無破損，確認軟件版本為最新認證版本，避免使用非原廠配件導致性能偏差或安全隱患。

在生物安全層面，盡管TCD屬低能量診斷超聲，但仍需遵守ALARA（As Low As Reasonably Achievable）原則，合理設置機械指數（MI）與熱指數（TI）。根據IEC 60601-2-37，操作中應避免長時間聚焦于單一區域，尤其在胎兒或嬰幼兒檢查中更需謹慎。探頭表面溫度不得超過41°C，耦合劑應使用無菌、無刺激性醫用產品，并做到一人一用一更換，防止交叉感染。每次使用后，探頭須按WS/T 367-2012《醫療機構消毒技術規范》進行清潔與高水平消毒（如75%乙醇擦拭或專用消毒濕巾處理），主機外殼可用含氯消毒劑擦拭，但禁止液體滲入設備內部。

臨床操作中需注意禁忌癥與干擾因素。絕對禁忌包括顳窗區域開放性傷口、顱骨缺損伴腦組織暴露或局部感染；相對禁忌包括嚴重躁動無法配合、過度肥胖致聲窗缺失等。檢查過程中若患者出現頭暈、惡心等不適，應立即暫停操作。數據解讀需結合臨床背景，避免孤立依賴TCD參數做出診斷——例如高流速可能源于狹窄、代償性充血或高血壓，需結合影像學及其他檢查綜合判斷。設備應定期進行計量校準（建議每年一次），由具備資質的第三方機構依據JJF 1417-2013《超聲多普勒血流檢測儀校準規范》執行，確保測量準確性。任何故障報警（如信號丟失、過熱、電源異常）均應記錄并上報，不得強行繼續使用。

經顱多普勒技術起源于1982年，由挪威神經科學家Rune Aaslid首次成功實現通過顳窗無創監測大腦中動脈血流，奠定了現代TCD的基礎。早期設備體積龐大、信號處理能力有限，僅能提供單通道、模擬輸出的頻譜圖。進入1990年代，隨著數字信號處理（DSP）芯片和FFT算法的普及，TCD逐步實現數字化、小型化，并引入自動包絡和參數計算功能。2000年后，微栓子監測（MES）技術的成熟使TCD從單純血流評估工具拓展至栓塞事件預警平臺，推動其在卒中預防領域的應用深化。

戴維醫療作為中國領先的新生兒與神經監護設備制造商，于2010年代初切入TCD領域，初期產品以仿制改進為主，聚焦于提高信號穩定性與操作便捷性。2015年推出的DV-TCD-1000系列首次集成雙通道同步探測與發泡試驗專用模式，標志著國產TCD從基礎監測向?？苹瘧棉D型。2018年后，公司加大研發投入，推出基于ARM Cortex-A系列處理器的DV-TCD-2000平臺，引入AI輔助信號識別算法（如自動窗位判斷、偽跡剔除），顯著降低對操作者經驗的依賴。2021年發布的DV-TCD-3000 Plus進一步整合云平臺數據上傳、遠程會診支持及多模態融合（如與EEG同步），體現“智能床旁神經監測”趨勢。

技術演進主線體現在三方面：一是硬件微型化與便攜化，從臺式機發展至手持式設備（如DV-TCD Mini），滿足基層篩查與急救轉運需求；二是算法智能化，利用機器學習提升低信噪比信號下的參數提取準確率；三是功能集成化，從單一TCD擴展為包含頸動脈超聲、腦氧飽和度（rSO?）監測的多參數神經監護站。未來發展方向包括與MRI/CT灌注成像數據融合、基于大數據的卒中風險預測模型嵌入，以及5G支持下的區域卒中中心網絡化監測體系構建。戴維醫療已參與多項國家科技部重點研發計劃，推動國產TCD從“可用”向“精準、智能、互聯”躍升。
