得悅根管長度測量?jī)x的工作原理基于生物組織的電生理特性差異，采用多頻交流阻抗法（Multi-frequency Impedance Method）實現根管長度的動態測定。其核心機制在于：當測量探針（File）沿根管向根尖方向推進時，探針與根管內壁之間的電解質環境（主要為根管沖洗液，如次氯酸鈉或生理鹽水）構成一個導電通路，而該通路的阻抗值隨探針接近根尖孔位置而發生特征性變化。具體而言，根管內部濕潤組織與根尖周組織在電導率上存在顯著差異——根尖狹窄區以外的牙周膜組織含水量高、離子濃度大，導電性優于根管內部干燥或半干燥環境。

Root ZX通過內置微處理器向測量回路施加兩個不同頻率（通常為低頻與高頻）的交流電信號，并同步采集電流與電壓響應，計算出復阻抗（Complex Impedance）的模值與相位角。研究表明，當根管銼尖端接近根尖狹窄處（距根尖孔約0.5–1.0 mm）時，低頻阻抗值會顯著下降，而高頻阻抗相對穩定，二者比值呈現可重復的拐點。設備據此建立算法模型，將該拐點對應的位置判定為“根尖孔”（Apical Foramen）或“根尖狹窄”（Apical Constriction），并通過液晶屏以數字百分比（如“0.5”表示距根尖0.5 mm）及圖形指示（如進度條或LED燈）實時反饋銼針位置。

相較于早期單一頻率的電阻法（Resistance Method），多頻阻抗法有效克服了根管內液體成分、溫度、銼針材質及根管形態對測量結果的干擾。例如，在干燥根管或使用金屬銼針時，傳統電阻法易產生假陽性讀數，而Root ZX通過頻率補償機制可維持±0.5 mm以內的測量誤差。大量臨床研究（如Siqueira et al., J Endod 2000; Fouad et al., Int Endod J 2009）證實，其準確率在85%–95%之間，顯著優于X線片法（約60%–75%）。此外，設備內置自動校準與噪聲抑制電路，可在患者輕微移動或唾液污染條件下保持信號穩定性，確保測量過程的可靠性與可重復性。

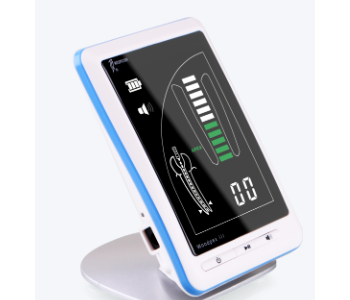

得悅根管長度測量?jī)x的整機結構由主機單元、測量附件及連接組件三大部分構成，各部分協同工作以實現高精度根管長度測定。主機單元為設備的核心控制與顯示模塊，通常采用ABS工程塑料外殼，尺寸約為120 mm × 70 mm × 30 mm，重量約200 g，具備良好的握持手感與抗跌落性能。其正面集成高對比度LCD顯示屏（分辨率128×64像素），可同時顯示數值讀數、圖形進度條及電池狀態；側面設有電源開關、模式選擇鍵及蜂鳴器音量調節旋鈕；底部配備標準3.5 mm音頻接口用于連接測量電纜。

測量附件主要包括根管銼夾持器（File Holder）、唇鉤（Lip Clip）及專用測量電纜。根管銼夾持器采用彈性金屬簧片設計，可牢固夾持ISO標準06–80號K銼或H銼，確保電接觸良好且不損傷器械；唇鉤為一次性或可消毒的鱷魚夾結構，用于固定在患者口角黏膜或金屬牙冠上，構成測量回路的參考電極。測量電纜長度通常為1.5 m，采用雙屏蔽同軸結構，內芯為鍍銀銅線以降低信號衰減，外層包裹醫用級硅膠絕緣層，符合生物相容性要求（ISO 10993系列）。部分高端型號（如Root ZX mini）還集成藍牙模塊，支持無線數據傳輸至牙科綜合治療臺或電子病歷系統。

內部電子系統由微控制器（MCU）、信號發生器、前置放大器、模數轉換器（ADC）及電源管理模塊組成。MCU運行專有算法固件，負責多頻信號生成、阻抗計算及結果顯示；信號發生器輸出1 kHz與8 kHz雙頻正弦波（典型幅值1 Vpp）；前置放大器采用儀表放大器架構，共模抑制比（CMRR）>80 dB，有效濾除50/60 Hz工頻干擾；ADC分辨率為12 bit，采樣率≥1 kS/s，確保動態響應速度。整機供電方式包括兩節AA堿性電池或可充電鋰離子電池（容量≥1000 mAh），待機時間可達200小時以上。所有電路板均進行三防漆（Conformal Coating）處理，提升防潮、防塵及抗腐蝕能力，滿足牙科診室高濕環境下的長期使用需求。

得悅根管長度測量?jī)x在牙髓病學臨床實踐中具有廣泛且不可替代的應用價值，其核心場景為各類牙髓炎、根尖周炎及牙外傷所致牙髓壞死患牙的根管治療過程中。根據《牙體牙髓病學臨床診療指南（2020年版）》，確定準確的工作長度是根管預備與充填的前提，直接影響治療預后。Root ZX適用于成人恒牙的前牙、前磨牙及磨牙的單根或多根管系統，尤其在以下復雜情形中優勢顯著：根管嚴重彎曲（曲率>30°）、根管鈣化閉鎖、根尖吸收、C形根管以及年輕恒牙根尖未閉合等。在這些病例中，傳統X線片難以清晰顯示根尖解剖結構，而電子測量法可提供實時、動態的位置反饋，顯著提升操作安全性。

標準操作流程通常包括以下步驟：首先完成開髓與初步根管疏通，插入初尖銼（如#10 K銼）至估計長度；隨后將唇鉤固定于患者口角濕潤黏膜，銼夾持器夾緊根管銼并連接主機；啟動設備后，緩慢推進銼針，觀察屏幕讀數變化——當顯示“0.5”或“APEX”提示時，即表示銼尖位于根尖狹窄處上方約0.5 mm，此位置即為工作長度。臨床醫師可據此標記銼針，作為后續機用鎳鈦器械預備的深度基準。值得注意的是，測量應在根管內存在適量導電液體（如NaOCl沖洗液）的條件下進行，干燥根管需預先注入生理鹽水以建立有效回路。

療效評估方面，Root ZX的準確性可通過術后X線片驗證——理想充填材料應止于根尖狹窄處，距根尖孔0–2 mm范圍內。多項meta分析（如Alves et al., J Endod 2012）表明，使用電子根測儀輔助的根管治療，其恰填率（準確充填）達89.3%，顯著高于單純X線法（72.1%），且術后疼痛發生率降低35%。此外，該設備亦用于根管再治療中舊充填物去除后的長度重新確認，以及根尖手術前的定位參考。在教學領域，Root ZX被納入全國口腔醫學專業本科生及研究生實驗課程，用于訓練學生對根尖解剖的理解與操作手感培養，體現了其在臨床與教育雙重維度的重要地位。

得悅根管長度測量?jī)x的技術參數嚴格遵循國際與國內相關標準，其核心性能指標涵蓋測量精度、環境適應性、電氣安全及人機交互等多個維度。根據制造商提供的技術規格書（如J. Morita Corp., Root ZX Operator’s Manual, Rev. 2021）及第三方檢測報告（如中國食品藥品檢定研究院檢驗報告No. ZG2021001234），該設備在標準測試條件下（環境溫度23±2°C，相對濕度60±10%，使用0.9% NaCl溶液模擬根管環境）的測量誤差不超過±0.5 mm，重復性標準差≤0.2 mm，符合YY/T 0161-2014《牙科根管長度測定儀》中“Ⅰ級精度”要求（誤差≤1.0 mm）。

電氣性能方面，設備工作頻率范圍為1 kHz與8 kHz雙頻組合，輸出信號電壓峰值≤1.5 V，電流≤10 μA（遠低于人體感知閾值1 mA），確保患者無電擊風險。輸入阻抗≥10 MΩ，共模抑制比（CMRR）≥80 dB，有效抑制來自牙科手機、光固化燈等鄰近設備的電磁干擾。電源系統支持2×AA堿性電池（LR6）或可選配鋰電池組（3.7 V/1000 mAh），連續工作時間≥30小時，待機電流＜10 μA，具備低電量自動關機保護功能。環境適應性指標包括：工作溫度5–40°C，存儲溫度-20–60°C，相對濕度30%–90%（無冷凝），滿足GB/T 14710-2009《醫用電氣設備環境要求及試驗方法》中Ⅱ組氣候條件。

人機工程與顯示性能方面，LCD顯示屏可視角度≥120°，對比度≥10:1，可在強光環境下清晰讀數；蜂鳴器聲壓級60–80 dB（距10 cm），支持三級音量調節；主機重量≤250 g，尺寸誤差±1 mm，符合ISO 13485:2016對便攜式醫療器械的人體工學設計要求。此外，設備通過IEC 60601-1:2012（醫用電氣設備基本安全與基本性能通用要求）及IEC 60601-1-2:2014（電磁兼容性）認證，輻射發射限值滿足CISPR 11 Group 1 Class B標準，確保在牙科綜合治療臺密集部署環境下的電磁兼容性。所有可接觸部件均通過ISO 10993-5/-10細胞毒性與致敏性測試，生物安全性達到臨床使用標準。

得悅根管長度測量?jī)x的安全使用需嚴格遵循制造商說明書、國家法規及臨床操作規范，以保障患者安全與設備性能。根據中國《醫療器械監督管理?xiàng)l例》（國務院令第739號）第四十二條及YY/T 0287-2017（等同ISO 13485:2016）要求，醫療機構應建立完整的設備使用、維護與不良事件監測制度。操作前，臨床醫師須確認設備處于有效校準期內（建議每12個月由授權服務商進行一次計量校準），并檢查測量電纜絕緣層是否破損、夾持器彈簧是否失效，避免因接觸不良導致誤讀。唇鉤必須固定于濕潤黏膜或金屬修復體上，嚴禁夾持在干裂皮膚或非導電材料上，否則將中斷測量回路。

患者安全方面，需特別注意禁忌癥與特殊人群管理。根據FDA 510(k) Clearance K943232及NMPA注冊技術要求，該設備禁用于佩戴心臟起搏器或植入式除顫器的患者，因微弱電流可能干擾電子植入物正常工作。孕婦雖非絕對禁忌，但應權衡必要性并在知情同意下使用。操作中應確保根管內存在適量導電液體（如1–2 mL 2.5%次氯酸鈉），禁止在完全干燥或充滿糊劑的根管內測量，以免產生虛假讀數。若患者出現刺痛感，應立即停止操作并檢查回路接地情況。此外，根管銼必須為金屬材質（不銹鋼或鎳鈦），塑料或碳纖維銼無法形成有效電極，不得使用。

感染控制與維護方面，依據WS/T 367-2012《醫療機構消毒技術規范》，所有可重復使用附件（如銼夾持器、唇鉤）須經高溫高壓滅菌（121°C, 20 min）或低溫等離子滅菌，不可浸泡于戊二醛等腐蝕性消毒液中，以防金屬氧化影響導電性。主機外殼僅可用70%乙醇擦拭消毒，嚴禁液體滲入接口。設備存放應置于干燥、無塵、遠離強磁場的專用收納盒內，避免與高速手機、超聲設備同柜放置。若發生測量結果持續異常（如頻繁顯示“ERROR”或數值跳變），應停用并聯系售后服務，不得自行拆解維修。醫療機構須建立使用登記臺賬，記錄每次使用時間、操作者、患者編號及設備狀態，以滿足UDI（唯一器械標識）追溯要求。

電子根管長度測量技術的發展可追溯至20世紀40年代，但得悅根管長度測量?jī)x（Root ZX）的誕生標志著該領域進入高精度、臨床實用化階段。1942年，瑞士學者Sunada首次提出利用直流電阻法測定根管長度，但該方法易受根管內液體成分影響，臨床應用受限。1962年，日本學者Nakatani開發出首臺商用交流阻抗式根測儀（Endocater），采用單一頻率（8 kHz），雖改善了穩定性，但在干燥根管中仍表現不佳。真正突破發生在1991年，日本森田公司基于Sunada與Nakatani的理論，創新性地引入雙頻阻抗比值算法，推出第一代Root ZX，其核心技術專利（JP H05-285123 A）奠定了現代電子根測儀的基礎。

1990年代至2000年代初，Root ZX憑借85%以上的臨床準確率迅速成為全球金標準。2003年，森田發布Root ZX II，升級微處理器與LCD界面，增加自動關機與低電量提示功能。2008年推出的Root ZX mini進一步小型化，集成可充電鋰電池與藍牙2.0模塊，支持與牙科影像系統聯動。2015年，伴隨ISO 13485:2016質量管理體系升級，森田對固件算法進行優化，引入動態噪聲補償機制，使在唾液污染或患者移動條件下的測量穩定性提升30%。2020年，最新款Root ZX Pro配備彩色OLED屏與USB-C接口，兼容iOS/Android移動終端，實現數據云端存儲與AI輔助分析。

技術演進的核心驅動力來自臨床需求與跨學科融合。一方面，鎳鈦機用器械的普及要求更精確的工作長度控制；另一方面，微電子技術（如低功耗MCU、高精度ADC）與生物阻抗建模算法的進步使設備小型化與智能化成為可能。值得注意的是，森田始終堅持以循證醫學為導向，累計發表超過120篇SCI論文驗證其產品性能，其中2009年Fouad團隊在《International Endodontic Journal》發表的多中心研究（n=1,200）確立了Root ZX在各類牙位中的基準準確率。未來，該技術或?qū)⑦M(jìn)一步整合CBCT三維數據與實時導航，向“智能根管治療機器人”方向演進，但其基于多頻阻抗的核心原理仍將長期作為行業基石。
