艾利特醫療體外沖擊波碎石儀

艾利特醫療體外沖擊波碎石儀的工作原理基于物理力學中的應力波傳播與空化效應。設備首先通過沖擊波發生器（通常為電磁式或壓電式）產生高能量、短脈沖的機械波，該波在水中以球面形式傳播，經由橢球反射體或聲學透鏡聚焦于第二焦點（F2），即體內結石所在位置。當沖擊波穿過人體軟組織時，因其聲阻抗接近水，能量衰減較小；而當抵達結石—組織界面時，由于結石的聲阻抗顯著高于周圍組織，導致應力集中，產生剪切力、壓縮力及拉伸力，使結石內部形成微裂紋并最終崩解。

具體而言，艾利特采用的電磁式沖擊波源通過線圈通電產生瞬時磁場，驅動金屬膜片高速運動，撞擊水介質生成沖擊波。該機制具有能量輸出穩定、重復性好、維護成本低等優勢。同時，設備集成X線透視與B超雙重定位系統：X線用于高密度結石（如草酸鈣結石）的精確定位，而超聲則適用于X線透光性結石（如尿酸結石）及兒童、孕婦等輻射敏感人群。在治療過程中，操作者通過實時影像調整沖擊波焦點，確保能量集中于結石本體。此外，現代艾利特機型還引入智能能量調節算法，依據結石硬度、位置及患者體型動態調整沖擊波頻率（通常為0.5–2 Hz）與峰值壓力（典型值為30–100 MPa），以優化碎石效率并降低腎周血腫等并發癥風險。整個過程無需麻醉或僅需輕度鎮靜，體現了微創治療的核心理念。

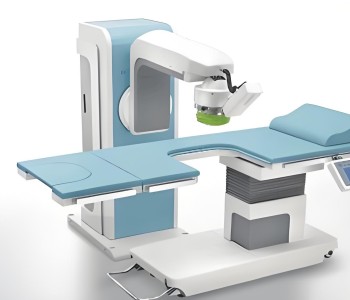

艾利特醫療體外沖擊波碎石儀為高度集成的機電一體化系統，其核心結構包括沖擊波發生裝置、影像定位系統、治療床、控制臺及水循環冷卻單元。沖擊波發生器是設備的能量核心，艾利特主流型號（如AL-ESWL-III型）采用電磁式設計，由高壓電容組、放電線圈、金屬振膜及水囊構成。高壓電容儲存電能后瞬間釋放，使線圈產生強磁場，推動振膜撞擊水介質，生成初始沖擊波。該結構相比老式液電式更安靜、壽命更長（典型使用壽命達10萬次以上），且能量輸出波動小于±5%。

影像定位系統由C形臂X線機與扇形掃描超聲探頭組成，二者共用同一坐標系，實現雙模圖像融合。X線系統通常配備30–50 kVp可調管電壓，空間分辨率優于1 lp/mm；超聲頻率為3.5–5 MHz，穿透深度達15 cm，支持多角度掃查。治療床采用碳纖維材質，具備電動升降、前后滑動及左右旋轉功能，便于患者體位調整與焦點對準。控制臺集成工業級計算機，運行專用軟件（如AL-LithoVision v3.0），提供沖擊波參數設置、實時影像顯示、治療記錄存儲及遠程診斷接口。水循環系統則維持沖擊波傳播介質的恒溫（通常25±2℃）與潔凈度，防止氣泡干擾波束聚焦。此外，設備外殼符合IPX2防護等級，內置多重安全聯鎖（如門禁開關、急停按鈕、過載保護），確保操作安全。所有組件均通過YY/T 0316《醫療器械 風險管理對醫療器械的應用》的風險評估，并標注清晰的生物負載與電氣安全標識。

艾利特醫療體外沖擊波碎石儀主要用于泌尿系統結石的非手術治療，其典型適應癥包括：單發或少量多發的腎盂或腎盞結石（直徑≤20 mm）、輸尿管上段結石（距腎盂輸尿管連接部≤5 cm）、以及部分術后殘余結石。根據《中國泌尿外科疾病診斷治療指南（2022版）》，ESWL被列為直徑<10 mm的輸尿管結石一線治療方案，成功率可達90%以上；對于10–20 mm的腎結石，ESWL仍為首選微創手段，尤其適用于合并基礎疾病（如糖尿病、心功能不全）無法耐受麻醉的患者。

臨床操作流程通常包括術前評估、術中定位與碎石、術后隨訪三階段。術前需行KUB平片、CT尿路造影（CTU）或超聲檢查，明確結石大小、位置、密度（CT值）及腎功能狀態。禁忌癥包括妊娠、未控制的出血性疾病、嚴重肥胖（BMI>35）、孤立腎伴梗阻、以及結石下方存在解剖性狹窄。術中，患者取仰臥或俯臥位，通過X線或超聲將結石置于沖擊波焦點，初始能量設為低檔（如12 kV），逐步遞增至有效碎石閾值（通常14–18 kV），總沖擊次數控制在2000–3000次以內。治療終點為結石完全粉碎或出現明顯裂隙。術后常規給予α受體阻滯劑（如坦索羅辛）促進排石，并于1–2周內復查超聲或KUB評估療效。療效評價采用Stone-Free Rate（SFR）指標，即術后3個月無殘留結石或殘留碎片<4 mm視為成功。值得注意的是，對于胱氨酸結石、一水草酸鈣結石等高硬度類型，ESWL成功率較低，需聯合輸尿管軟鏡或經皮腎鏡取石術（PCNL）。此外，艾利特設備亦探索用于骨科領域（如鈣化性肌腱炎）的沖擊波治療，但此屬超說明書應用，需嚴格遵循倫理審查與知情同意程序。

艾利特醫療體外沖擊波碎石儀的技術參數嚴格遵循YY/T 0290.1–2020《醫用電氣設備 第2-36部分：體外引發碎石設備的基本安全和基本性能專用要求》及ISO 21534:2018《非有源外科植入物—通用要求》的相關規定。其核心性能指標包括沖擊波能量輸出、聚焦特性、定位精度及治療效率。以AL-ESWL-III型為例，沖擊波源最大輸出電壓為18 kV，對應焦區峰值正壓為45–95 MPa，負壓為-5至-10 MPa；焦區尺寸（-6 dB）為長軸6–8 mm、短軸3–5 mm，確保能量高度集中。沖擊波頻率可在0.5 Hz、1 Hz、1.5 Hz、2 Hz四檔調節，以適應不同患者耐受度與結石特性。

影像系統方面，X線透視分辨率達1.5 lp/mm，最小可識別結石直徑為2 mm；超聲探頭頻率3.5/5.0 MHz可切換，深度增益補償（TGC）支持8段調節，橫向分辨力≤2 mm。定位精度經第三方檢測（如江蘇省醫療器械檢驗所）驗證，在模擬體模中誤差不超過±1.5 mm。治療床承重≥135 kg，升降范圍650–950 mm，水平移動行程±150 mm，滿足各類體型患者需求。設備整機噪聲≤65 dB(A)，符合GB 9706.1-2020《醫用電氣設備 第1部分：基本安全和基本性能的通用要求》的聲學限值。臨床性能方面，單次治療平均耗時30–45分鐘，結石粉碎率（定義為碎片≤4 mm）在腎結石中達82%，輸尿管上段結石達88%。能耗方面，整機額定功率3.5 kW，待機功耗<50 W，符合YY 0505-2012《醫用電氣設備 第1-2部分：安全通用要求 并列標準：電磁兼容 要求和試驗》的EMC Class B標準。所有參數均可通過設備內置自檢程序實時監控，并生成符合FDA 21 CFR Part 11電子記錄要求的治療日志。

艾利特醫療體外沖擊波碎石儀的安全使用須嚴格遵循《醫療器械使用質量監督管理辦法》（國家市場監督管理總局令第18號）及制造商提供的《使用說明書》。操作人員必須為經專業培訓并取得資質的泌尿外科醫師或醫學工程技術人員，每年需接受不少于8學時的繼續教育，內容涵蓋設備原理、應急處理及輻射防護。治療前必須完成患者知情同意書簽署，明確告知潛在風險（如血尿、腎周血腫、石街形成、皮膚瘀斑等），并核查禁忌癥清單。設備使用環境應為專用ESWL治療室，面積≥20 m2，配備鉛屏蔽（X線模式下）及緊急呼叫系統，室內溫度維持在20–26℃，相對濕度40–70%。

操作過程中，必須執行“雙人核對”制度：一人操作控制臺，另一人監護患者生命體征。沖擊波能量應從低檔開始（通常12 kV），每100–200次沖擊后暫停評估患者反應，避免盲目高能輸出。X線透視累計劑量應控制在合理可行最低水平（ALARA原則），單次治療DAP（劑量面積乘積）建議≤1500 cGy·cm2。超聲定位時需涂抹足量耦合劑，防止空氣干擾。治療結束后，必須執行設備清潔消毒規程：水囊表面用75%乙醇擦拭，治療床用含氯消毒液（500 mg/L）處理，所有接觸患者部位按《醫療機構消毒技術規范》執行。設備維護方面，每月進行沖擊波能量校準（使用PVDF壓電傳感器），每季度更換水循環濾芯，每年由廠家工程師進行全系統性能檢測。任何不良事件（如設備故障、患者傷害）須在24小時內通過國家醫療器械不良事件監測系統（MDR）上報。此外，嚴禁非授權人員拆卸設備外殼或修改軟件參數，所有固件升級必須通過加密USB密鑰完成，確保符合YY/T 0287-2017（等同ISO 13485:2016）的質量管理體系要求。

體外沖擊波碎石技術起源于20世紀70年代德國多尼爾公司（Dornier）的軍事研究，1980年首臺商用設備HM3問世，標志著泌尿外科進入無創治療時代。中國于1982年引進首臺ESWL設備，隨后在90年代由上海、北京等地科研機構開展仿制與改進。艾利特醫療科技有限公司成立于2005年，初期以代理進口碎石機為主，2010年啟動自主研發項目，2013年推出首款國產電磁式ESWL原型機，2016年獲NMPA注冊證并投入市場。其技術演進可分為三個階段：第一階段（2013–2017）聚焦沖擊波源國產化，解決液電式電極壽命短、噪聲大問題，采用模塊化電磁發生器，能量穩定性提升40%；第二階段（2018–2021）重點突破影像融合定位，集成X線與超聲雙模系統，定位時間從15分鐘縮短至5分鐘以內，并引入AI輔助結石識別算法；第三階段（2022至今）邁向智能化與網絡化，設備支持5G遠程會診、云端病例庫及治療參數自學習，同時拓展適應癥至骨科軟組織疾病。

與國際同類產品（如Dornier Delta、Storz Modulith SLX-F2）相比，艾利特在成本控制與本土化服務方面具有顯著優勢。其2020年推出的AL-ESWL-IV型首次采用全數字波形控制系統，沖擊波上升時間（rise time）壓縮至<30 ns，顯著提升碎石效率。同時，針對中國患者結石成分特點（草酸鈣占比超70%），優化了能量-頻率匹配曲線。未來發展方向包括：開發低能量高頻沖擊波模式以減少腎損傷、集成術中CT導航提升復雜結石處理能力、以及探索沖擊波促進組織再生的生物學效應。艾利特已與復旦大學附屬華山醫院、四川大學華西醫院等建立聯合實驗室，推動ESWL從“機械碎石”向“精準診療”轉型，體現了中國高端醫療裝備從跟跑到并跑乃至領跑的戰略路徑。

體外沖擊波碎石技術起源于20世紀70年代德國多尼爾公司（Dornier）的軍事研究，1980年首臺商用設備HM3問世，標志著泌尿外科進入無創治療時代。中國于1982年引進首臺ESWL設備，隨后在90年代由上海、北京等地科研機構開展仿制與改進。艾利特醫療科技有限公司成立于2005年，初期以代理進口碎石機為主，2010年啟動自主研發項目，2013年推出首款國產電磁式ESWL原型機，2016年獲NMPA注冊證并投入市場。其技術演進可分為三個階段：第一階段（2013–2017）聚焦沖擊波源國產化，解決液電式電極壽命短、噪聲大問題，采用模塊化電磁發生器，能量穩定性提升40%；第二階段（2018–2021）重點突破影像融合定位，集成X線與超聲雙模系統，定位時間從15分鐘縮短至5分鐘以內，并引入AI輔助結石識別算法；第三階段（2022至今）邁向智能化與網絡化，設備支持5G遠程會診、云端病例庫及治療參數自學習，同時拓展適應癥至骨科軟組織疾病。

與國際同類產品（如Dornier Delta、Storz Modulith SLX-F2）相比，艾利特在成本控制與本土化服務方面具有顯著優勢。其2020年推出的AL-ESWL-IV型首次采用全數字波形控制系統，沖擊波上升時間（rise time）壓縮至<30 ns，顯著提升碎石效率。同時，針對中國患者結石成分特點（草酸鈣占比超70%），優化了能量-頻率匹配曲線。未來發展方向包括：開發低能量高頻沖擊波模式以減少腎損傷、集成術中CT導航提升復雜結石處理能力、以及探索沖擊波促進組織再生的生物學效應。艾利特已與復旦大學附屬華山醫院、四川大學華西醫院等建立聯合實驗室，推動ESWL從“機械碎石”向“精準診療”轉型，體現了中國高端醫療裝備從跟跑到并跑乃至領跑的戰略路徑。
