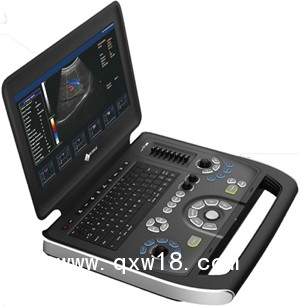

數字彩超(四維彩超、二維彩超、高頻彩超）產品說明:

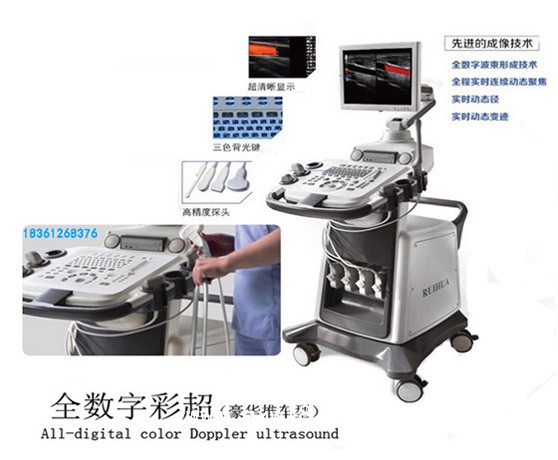

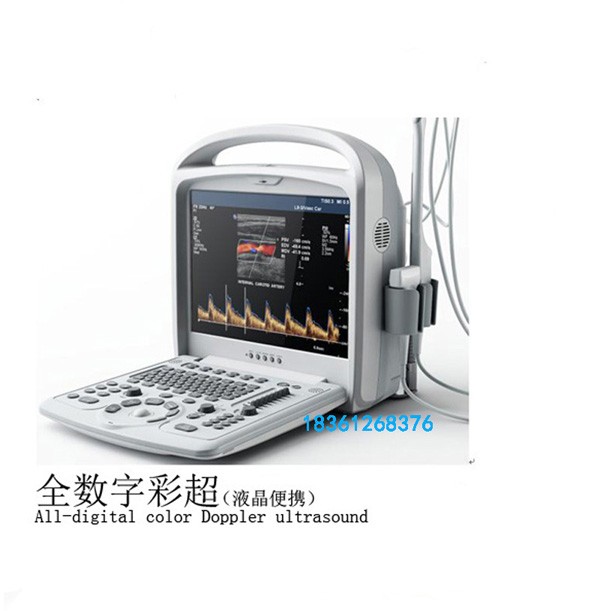

? ? ? ? ? ? ? ? ? ? ? ? ?全數字彩超

產品性能：

舒暢的工作流程：

個性化自定義功能：依據醫生的使用習慣和要求自定義檢查模式、圖像參數和按鍵功能，使操作更為個性化。

iTouch一鍵優化：讓醫生在一觸之間，可根據實際需求來調節黑白圖像的柔和度，使圖像表現更加清晰

THI組織諧波成像技術：采用組織回波中的諧波信號成像，減少反射產生的重疊結構，以提高空間分辨率和對比分辨率，從而獲得高清晰的圖像。

豐富且專業的中文報告頁面：專業的產科報告頁面中含胎兒的生長曲線對比表、預產期測量數據以及可添加個性化的診斷模板。

中英文操作界面、中文導航操作系統：實時提示操作步驟，幫助醫生快速掌握設備操作和功能的使用。

內置工作站：儀器內部擁有更強大的PC操作系統，醫生可以直接在系統上寫報告，并且可以連接各種打印機。

多種專業應用探頭：可連接腹部探頭、高頻探頭、腔體探頭、心臟探頭等專業診斷的探頭。

強大的數據管理系統：

全數字彩超技術參數

序號技術規格技術要求

1應用范圍適用于對人體的腹部（肝、膽、腎、胰、脾）、婦產科、心臟、甲狀腺、小器官、泌尿科、淺表、矯形外科診斷與分析。可對肝、膽、脾、腎、勁動脈等大血管部們進行功率診斷。

2掃描方式支持電子凸陣（標準腹部凸陣、電子微凸陣）、電子線陣、腔內凸陣、

3成像單元數字化二維灰階成像單元，支持三維四維成像

數字化彩色多普勒單元

數字化頻譜多普勒顯示和分析單元

數字化能量血流成像單元

4二維工作頻率寬帶變頻，變頻頻率≥5個；

★變頻范圍：2.0MHz至10MHz；

二維頻率可數字顯示并可獨立調節

5彩色多普勒工作頻率彩色和多普勒工作頻率可數字顯示并可獨立調節

凸 ?陣(腹部和心臟): ?2.0 MHz—5.5 MHz

線 ?陣（寬頻）：4.0MHz?—10.0MHz

凸 ?陣（腔體）：4.0MHz—10.0MHz

6聲束處理全數字化波束形成器，連續動態聚焦，動態可變孔徑，動態聲束變跡，動態濾波；

7探頭陣元數≥128

8顯示模式實時和凍結的B，B/B，4B，B/M， M，B/PWD、Color Mode，D，PWD，CWD模式；

BDF / BDF ，BDF/MDF，BDF/MDF/FFT

速度分散顯示、能量顯示，速度顯示

9二維顯示幀頻全度角，18cm深度時，幀頻≥35幀/秒

10彩色顯示幀頻全度角，16cm深度時，彩色顯示幀頻≥10幀/秒

11顯示控制反轉顯示（左/右，上/下），零移位，B－刷新（手控、時間），D擴展，B/D擴展、局放及移位、黑白與彩色實時對比、彩色對比

12M型掃描線控制主機上實現實時M型掃描線可以以任意點為軸心360度旋轉

13彩色增強功能具備彩色多普勒能量圖、方向性彩色多普勒能量圖（DCA）

14線陣探頭梯形（凸型）擴展成像功能具備

15最大顯示深度≥300mm

16凸陣探頭掃描范圍≥70°，35°-70°角度可調

17相控陣探頭掃描范圍≥90°，角度可調（10，45，90）

18腔內凸陣探頭掃描范圍≥180°，角度可調

19電子線陣彩色多普勒掃描顯示區域偏轉角調節偏轉角-20°～+20°，多級可視可調

20灰 ? ?階256級灰階

21TGC控制8段

22腹部凸陣探頭參數

23分辨力在3.5MHz、深度≥80mm條件下

24水平（側向）≤1mm

25垂直（軸向）≤1mm

26幾何位置精度在3.5MHz條件下

27橫向≤5%

28縱向≤5%

29盲區≤2mm

30零位移動≥16級

31取樣寬度及位置范圍寬度1mm至25mm

32增益范圍總增益連續調節（0－100dB）

33圖像放大可實時局部放大，可移位，6倍放大，16級可調

34圖像處理前處理（總增益、聲功率、灰度值、動態范圍）；

后處理（邊緣增強、幀平均、線平均、伽瑪校正、對比度、亮度）；

相關處理、對數壓縮、TGC控制、內插、黑白灰階翻轉、左右翻轉、上下翻轉、幀相關、平滑、黑白灰階變換、灰階抑制

35圖像偽彩功能具備圖像偽彩功能

36電影回放影像檢索，電影循環回放：≥1536幀，回放時間≥75秒

37體位標記≥95種帶有探頭位置的體位標記

38穿刺引導功能提供

39中文界面顯示：醫院名稱，科室，病人ID，姓名，日期，時間，探頭編號，頻率，增益、深度，聚焦位置，放大倍率、穿刺引導線，文字注釋等

40軌跡球功能提供

41計測功能：

42常規一般測量距離、面積、周長、體積、比率、角度、直方圖、斷面圖、殘余尿量、狹窄率、心率、時間、Slope速度

43婦科測量與計算子宮、子宮內膜、宮頸、卵巢、卵泡測量，產科報告單功能

44產科測量與計算距離、妊娠囊GS、雙頂徑BPD、頭圍HC、腹圍AC、股骨長FL、脊椎長LV、肱骨長HL、頭臀長CRL、枕骨額骨直徑OFD、腹部橫向直徑TAD、髖關節角度測量（臀部發育異常）、孕齡、胎兒體重WT、預產期計算、產科中國人標準公式、胎兒生長發育曲線、AF-I胎兒生理評分系統、產科報告單功能

45泌尿科測量與計算前列腺測量、膀胱容積、左右腎測量、殘余尿量測量、泌尿科測量報告

46心臟測量與計算時間、斜率、心率、左心室測量，左心室功能，壁厚評估，二尖瓣測量、主動脈測量、體表面積計算，心臟測量報告

47外周血管測量與分析外周血管測量與分析

48多普勒血流測量與分析頻譜多普勒自動包絡測量

49檢查模式系統預設置提供實時、非預設置二維、彩色多普勒及頻譜多普勒模式一鍵式自動圖像優化調整

50發射聲束聚焦發射：8段

51信號輸入輸出AV接口，S-video接口，RGB接口，USB數字信號，VGA接口，RS-232接口；

支持PAL、NTSC等視頻標準，

支持數字視頻打印、模擬視頻打印機

52外接數據通訊口具有支持DICOM3.0接口的能力、雙USB2.0接口、DVD-RW刻錄功能

53顯示器≥15英寸 逐行掃描無閃爍

54探頭連接4個接口，全激活，自動識別

55組織諧波功能具有6組組織諧波功能（應用于電子凸陣探頭、電子線陣探頭）

56探頭接收動態范圍≥150dB （40dB～150dB可視、可調）

57圖像存檔與病案管理系統內置≥160G硬盤、可存儲≥160萬幅圖像，U盤與內置硬盤均可存儲圖像和電影文件，并可用U盤升級，動/靜圖像存儲格式為PC通用格式（JPG、BMP等），支持DVD刻錄功能，可對存儲的圖像進行多參數調節

內置超聲工作站軟件系統，可創建、存儲、修改、查詢、打印患者檢查報告

可顯示、存儲和回放靜態圖像及動態錄像

58界面語言全中/英文界面，可切換，可中文/英文輸入

59聲功率B/M、PWD、Color Doppler輸出功率可調可視

60超聲掃描線≥512線，線密度可調

61電源220V±10%、50Hz±2%

62溫度范圍-5℃至+40℃，相對濕度范圍：30%—80%

DVD-ROM可讀寫光驅，超大容量硬盤，設有RS232、USB接口、并行打印接口和DICOM3.0、網絡接口，輕松實現圖像傳輸和遠程通信功能。

?
