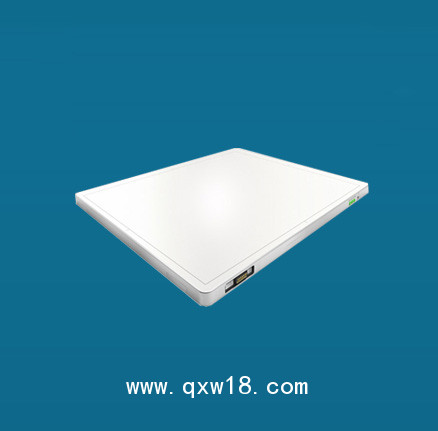

1417平板探測器產品說明:

產品介紹：

?

平板探測器,DR平板探測器,3543平板探測器:

1417DR技術規格書

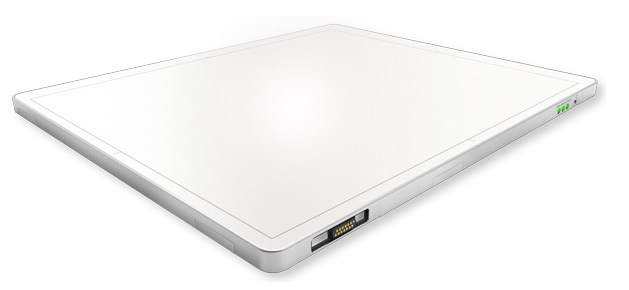

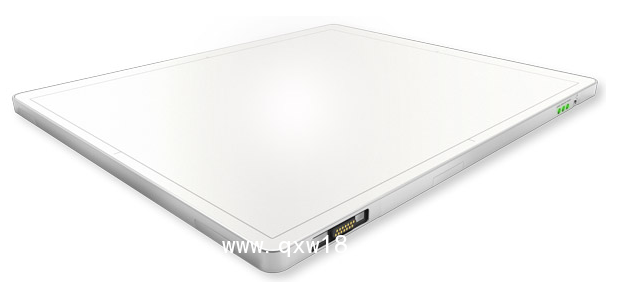

1417DR為無線DR探測器,高性能、高清晰成像,大小與片盒尺寸相同,具有超低功耗、快速和可靠的圖像傳輸、圖像質量高等特點，可以靈活的連接到目前所有的高壓發生器。通過1417探測器電纜連接器可以很容易地打開和關閉平板，并實現電池充電和有線數據傳輸。

通過在探測器節電技術方面的發明創新，?1417可以續航至少10小時，或以每分鐘拍攝一張圖的速度拍攝700幅圖像，即使在繁忙的放射室也可以確保一整天的使用而不需要為電池充電或更換電池。高速、穩定、便捷的無線傳輸一直是本廠的設計理念和驕傲，通常環境下平板的無線傳輸速率與有線千兆網卡相當。1417可以在5秒完成一副全分辨率的圖像傳輸，即使在不好的情況下也不會超過8秒。即使遇到完全沒有無線連接的情況，探測器依然可以把采集到的圖像保存，等到有網路連接的時候再發送出去。與此同時，探測器圖像具有高DQE，高分辨率等優秀品質。探測器具備高度靈敏和穩定自動曝光感應功能，可以方便的與所有高壓發生器連接并同步。

?

?技術參數:

描述	GOS	CsI
探測器類別	非晶硅	非晶硅
閃爍體	GOS	CsI
圖像尺寸?? (mm)	350×427.28	350×427.28
像素矩陣	2560×3072 ? (14×17 in)	2560×3072 ? (14×17 in)
像素間距?? (um)	139	139
A/D轉換?(bits)	16	16
探測劑量?? (nGy)	20	14
靈敏度?? (LSB/uGy, RQA5)	375/395/415	525/553/581
線性劑量?? (uGy, RQA5).	150	110
動態范圍?? (dB)	80/83.5/-	80/83.5/-
調制傳遞函數?? @ 1.0 LP/mm	0.51/0.56/-	0.60/0.63/-
調制傳遞函數?? @ 2.0 LP/mm	0.22/0.24/-	0.30/0.32/-
調制傳遞函數?? @ 3.0 LP/mm	0.09/0.11/-	0.18/0.20/-
殘影?(%, ? 300uGy, 60s)	-/0.10/0.25	-/0.10/0.25
量子探測效率?? @ 0.0 LP/mm (2.5uGy)	0.48/0.50/ ? -	0.70/0.72/-
量子探測效率?? @ 1.0 LP/mm (2.5uGy)	0.30/0.32/ ? -	0.43/0.46/-
量子探測效率?? @ 3.0 LP/mm (2.5uGy)	0.04/0.05/-	0.08/0.10/-
空間分辨率?? (LP/mm)	3.6/3.6/-	3.6/3.6/-
采集時間?(s，有線)	1.0	1.0
采集時間?(s，無線)	-/2.0/6.0	-/2.0/6.0
圖像處理時間?? (s，有線)	2.0	2.0
圖像處理時間?? (s，無線)	-/2.3/6.3	-/2.3/6.3
X-射線工作范圍?(kV)	40/-/150	40/-/150
平板存圖?(幅)	20	20
電池待機時間(h，無線)	11.5/12.1/-	11.5/12.1/-
數據接口	千兆以太網/802.11n	千兆以太網/802.11n
功率?(W)	20	20
交流電源?? (V)	100/-/240 ? AC	100/-/240 ? AC
交流電源頻率?? (Hz)	50/-/60	50/-/60
適配器輸出電壓?? (V)	24 DC	24 DC
探測器尺寸?? (mm)	383.0×460.0×15.0	383.0×460.0×15.0
探測器重量?? (kg,不含線纜)	3.7±0.1	3.7±0.1
探測器外殼材料	碳板,鋁合金	碳板,鋁合金
探測器線纜長度?? (m)	標準1m(最長8m)	標準1m(最長8m)
防水等級	IPX3	IPX3
存儲溫度?? (oC)	-20/-/55	-20/-/55
工作溫度?? (oC)?	5/-/35	5/-/35
存儲和運輸濕度?? (%RH)	10/-/75	10/-/75
工作濕度?? (%RH)	10/-/75	10/-/75
承重(kg，均勻分布表面)	150	150
承重(kg，分布在4厘米直徑的圓盤)	100	100

?
