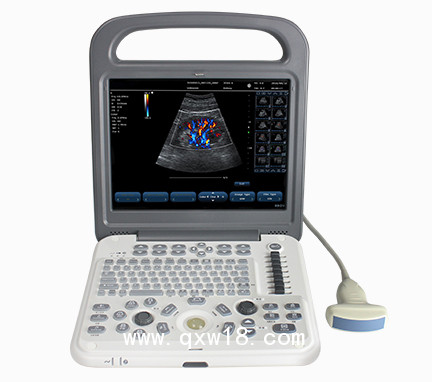

C10便攜式彩超(B超彩超超聲診斷儀多普勒)產品說明:

技術參數：

?

1.設備用途說明

用于腹部、心臟、婦科、產科、泌尿科、淺表、小器官、兒科、血管等方面的檢查。

2.主要技術參數及功能：

2.1技術平臺：★linux +ARM+FPGA

2.2通道數、陣元數

★物理通道數：≥64

★探頭陣元數：≥128

2.3機器尺寸、重量

1)大小：寬400mm * 高394mm * 厚172mm

2)重量：裸機≤5.5kg，

帶一個探頭≤6.2kg，

帶兩個探頭≤6.9kg。

3.包裝尺寸：長500mm * 寬500mm * 高430mm，?

包裝重量：主機+兩把探頭+包裝： 12.5kg

3.1顯示器

高分辨率15寸LCD顯示器

3.2全數字化成像技術

1)多波束合成

2)實時逐點動態聚焦成像

3)脈沖反相組織諧波復合成像

★4)空間復合

5)圖像增強降噪

6)寬景成像(選配)

3.3成像模式

1)B模式

2)M模式

3)Color(彩色多譜勒)模式

4)PDI(能量多普勒)模式

5)PW(脈沖多普勒)模式?

6)CW(連續多普勒)模式(選配)

3.4圖像顯示模式

B、雙幅、4幅、B+M、M、B+Color、B+PDI、B+PW、PW、B+Color+PW、B+Color+CW、B+PDI+PW、★B/BC雙實時

3.5支持的探頭

1)3C6C: 2.5/3.5/5.0MHz/R60/128陣元凸陣探頭；

2)7L4C: 5.0/7.5/10.0MHz/L38mm/128陣元線陣探頭;?

3)10L25C: 10MHz/25mm/128陣元線陣探頭；

4)6E1C: 6.5MHz/R10/128陣元腔內探頭；

5)6C15C: 6.5MHz/R15/128陣元微凸探頭；

6)3C20C: 3.5MHz/R20/128陣元微凸探頭；

7)6I7C: ★6MHz/L64mm/128陣元直腸探頭；

8)6E1C:★6.5MHz/R10/128陣元可視人流探頭；

9)2P2F: ★2.0/2.5/3.6MHz/L16mm/ 128陣元相控陣探頭；

10)5P2F：★5.0MHz/L10mm/ 128陣元相控陣探頭；

探頭頻率：2.5-14.5MHz

探頭插座：≥2個

3.6支持的頻率

B/M：基波頻率≥3檔；諧波頻率≥2檔；

Color/PDI：≥2檔

PW:≥2檔

3.7 電影回放

1)2D模式,B最大: ≥5000幀，Color, PDI最大：≥2500幀；

2)時間線模式(M, PW), 最大：≥ 190s

3.8圖像放大

實時掃描（B、B+C、2B、4B），狀態:無極放大

3.9圖像存儲

1)支持JPG、BMP、FRM圖像格式和CIN、AVI電影格式

2)支持本地存儲；

3)支持DICOM，符合 DICOM3.0標準

★4)內置工作站：支持大容量硬盤(★≥500GB)，支持病人數據檢索與瀏覽?

3.10系統語言

1)中文/英文/西班牙文操作系統與語言環境，根據用戶需求，可擴展支持其他語言；

2)全屏幕中英文注釋輸入，中文輸入法≥2種，其中有五筆輸入法；

3.11測量計算軟件包

腹部、婦科、產科、小器官、心臟、血管等

3.12電池

內置大容量鋰電池，工作狀態，連續工作時間≥1.5小時以上，屏幕提供電量顯示信息

3.13其他功能

注釋、體標、穿刺線、★碎石線、★IMT自動內膜測量、報告模板、★支持USB鼠標

4.圖像參數

4.1 B模式

1)灰階映射：≥15檔

2)噪聲抑制：≥8檔

3)幀相關：? ≥8檔

4)邊緣增強：≥8檔

5)圖像增強：≥5檔

6)空間復合：開關可調

7)掃描密度：高、中、低

8)圖像翻轉：上下、左右

9)最大掃描深度：≥350mm

4.2 M模式

1)掃描速度（Sweep Sleep）：≥5檔可調

2)線平均（Line Average）：≥8檔

4.3 PW模式

1)SV 大小/位置：SV大小1.0–8.0mm可調

2)PRF：≥16檔，0.7kHz-9.3KHz可調

3)掃描速度（Sweep Sleep）：≥5檔可調

4)校正角度（Correction Angle）：-85°~85°，步長5°

5)譜圖翻轉：開關可調

6)壁濾波：≥4檔可調

7)多譜勒聲音：≥20檔

8)取樣寬度：1.0mm～40mm，分級可調

4.4 Color/PDI模式

1)PRF：≥15檔，0.6KHz – 11.7KHz

2)彩色圖譜（color map）：≥4種

3)彩色相關：≥8檔

5)后處理：≥4檔

4.5 參數保存及恢復

支持圖像參數一鍵保存；

支持圖像參數一鍵復位；

5. 測量及計算

1)B/C模式常規測量：距離、面積、周長、體積、角度、面積比率、距離比率

2)M模式常規測量：時間、斜率、心率、距離

3)Doppler模式常規測量：心率、流速、流速比、阻力指數、搏動指數、手動/★自動包絡、加速度、時間、心率

4)產科B、PW模式應用測量：包括全面的產科徑線測量、體重、單胎孕齡及生長曲線、羊水指數、胎兒生理評分測量等

5)婦科B模式應用測量

6)心臟B、M模式應用測量

7)血管PW模式應用測量

8)小器官B模式應用測量

9)泌尿B模式應用測量

10)兒科B模式應用測量

11)腹部B模式應用測量

?

?

標準配置：

彩色多普勒超聲診斷儀主機 1 臺，腹部凸陣探頭1個、電池1塊

?

選配件：線陣探頭，腔內探頭，微凸陣探頭，相控陣探頭，拉桿箱，臺車，電池，各探頭金屬穿刺架
